Place of Origin:
China
Nombre de la marca:
carterberg
Certificación:
IATF16949
Model Number:
CB-10135
ElSe trata de la CB-10135.es un acoplamiento rápido compacto de ultra alta presión diseñado para sistemas hidráulicos exigentes que funcionan hasta300 MPaCompatible plenamente con el sistema deLa serie CEJN 135, este acoplamiento está optimizado para un rendimiento libre de fugas, seguridad mecánica y rápida integración en sistemas hidráulicos de espacio confinado.
Con un cuerpo de acero endurecido y un anillo de bloqueo seguro en la mitad femenina, el CB-10135 es ideal para herramientas de rescate, tiradores de rodamientos y bancos de pruebas de alta presión.
• Presión de trabajo de 300 MPa: Construido para sistemas de presión extrema sin riesgo de fuga o deformación.
• las condiciones de trabajoDiseño para evitar derrames: Conectar y desconectar de forma segura bajo presión con pérdida mínima de líquido.
• las condiciones de trabajoCEJN 135 Intercambio: Totalmente compatible con los acoplamientos y herramientas hidráulicas de la serie CEJN 135 estándar.
• las condiciones de trabajoAnillo de bloqueo de seguridad: La mitad femenina incluye un anillo de bloqueo mecánico para evitar la desconexión accidental.
• las condiciones de trabajoDimensiones compactas: 64 mm de longitud total, 2,5 mm de diámetro de flujo ideal para instalaciones estrechas.
• las condiciones de trabajoTipo de hilo: Interfaz roscada M16x1,5 con sello cónico de 60°.
• las condiciones de trabajoMateriales duraderos: Acero al carbono endurecido con acabado de superficie negro para máxima resistencia.
• las condiciones de trabajoEficiencia del flujo: Entrega 4,6 L/min a una caída de presión de 1 bar.
• las condiciones de trabajoTamaño de la llave inglesa: 22 mm estándar para una instalación conveniente.
| Parámetro | Valor |
|---|---|
| Conexión | M16x1,5 con cono de 60° |
| El material | Acero al carbono endurecido |
| Presión de trabajo | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Presión de explosión | ≥ 600 MPa |
| Diámetro del caudal | 2.5 mm |
| Cantidad de flujo (Δp = 1 bar) | 4.6 L/min |
| Duración | de una longitud igual o superior a 64 mm |
| Diámetro exterior | 30 mm |
| Rango de temperatura | -20 °C a +80 °C |
| Mecanismo de válvula | No derramado |
| Mecanismo de bloqueo | Cerradura de anillo femenina |
| Tipo de sello | Se aplicarán las siguientes medidas: |
Curva de flujo de presión típica de CB-10135.
Se mantiene una pérdida de presión mínima incluso bajo un rango de presión de 300 MPa, lo que garantiza la eficiencia y la seguridad del sistema.

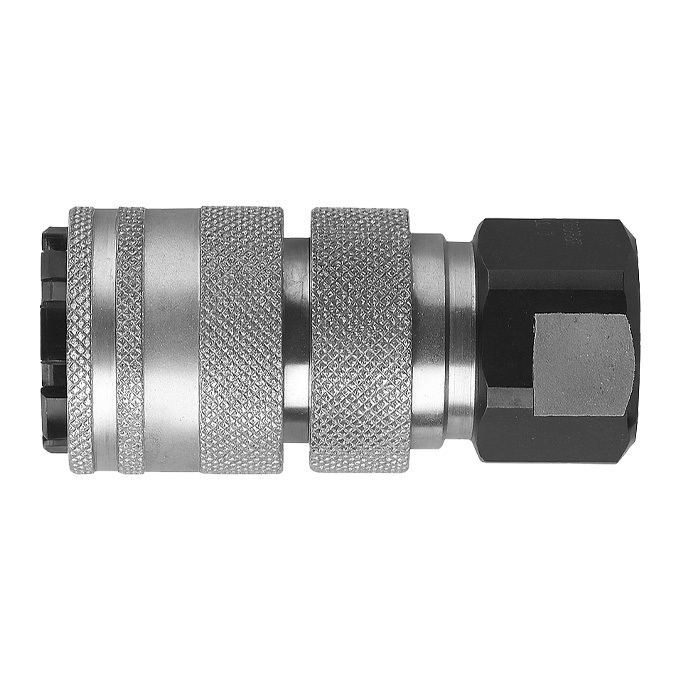

Mujer (Socket)

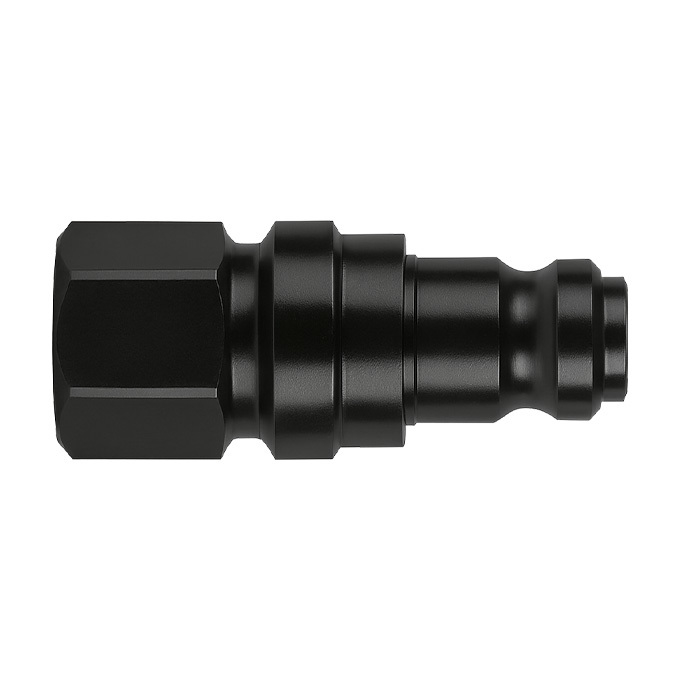

Hombre (con enchufe)
• Sistemas hidráulicos de tracción
• las condiciones de trabajoRescate y difusión
• las condiciones de trabajoBancos de ensayo de ultraalta presión
• las condiciones de trabajoHerramientas de mantenimiento de precisión
• las condiciones de trabajoUnidades de servicio fuera del emplazamiento
El CB-10135 es totalmente compatible desde el punto de vista dimensional y funcional con los acoplamientos de la serie CEJN 135:
• Interfaz de hilo: M16x1.5
• Diámetro nominal y presión de trabajo iguales
• Cono de sello metálico a juego
• Seguridad de bloqueo mecánico similar
