Lugar de origen:
China
Nombre de la marca:
carterberg
Certificación:
IATF16949
Número de modelo:
CB-SP3S-TC

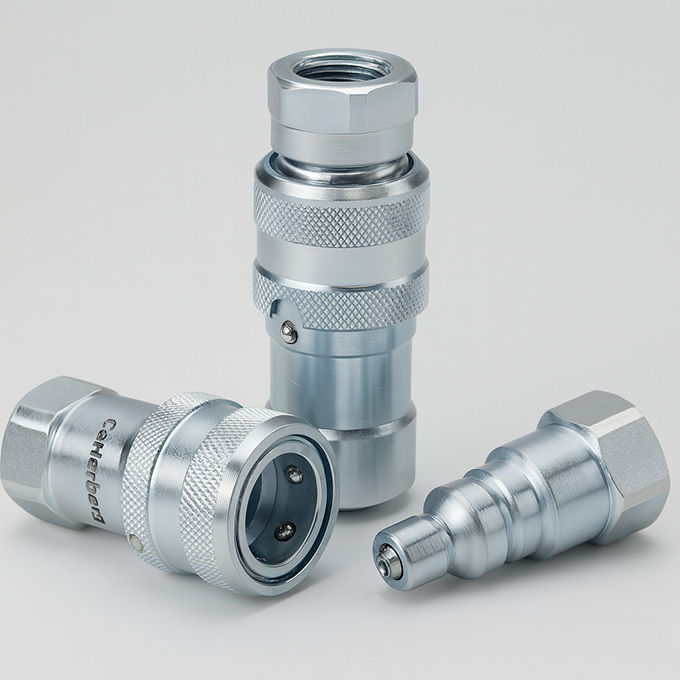

El CB-SP3S-TC de Carterberges un acoplamiento rápido hidráulico de súper alta presión diseñado especialmente para cumplir con los requisitos extremos de los equipos de elevación, herramientas de mantenimiento de rieles y sistemas de elevación.Fabricado en acero al carbono con superficies endurecidas y conexión de manguera, este acoplamiento ofrece una seguridad, resistencia y manejo de presión sin compromisos de hasta 10,000 PSI.Es totalmente compatible con la serie Parker TC, lo que garantiza la compatibilidad del sistema en circuitos de herramientas de alta presión.
• Parada de la válvula positiva:El diseño de percha fija mantiene intacta la alineación de la válvula y permite el contacto completo de la válvula de metal a metal, asegurando una apertura completa bajo presión nominal.
• Sistema de sellado electrométrico:Proporciona un apagado fiable incluso bajo vibración y choque de presión, utilizando componentes mecanizados de precisión.
• Mecanismo de bloqueo de manga:Evita la desconexión accidental debido al arrastre de la manguera o a las vibraciones.
• Construcción duradera:Los componentes del pezón, la manga y la válvula están endurecidos por inducción para una resistencia superior al impacto y al desgaste hidráulico.
• Nivel de presión:Con una presión de trabajo nominal de 10.000 PSI (aproximadamente 690 bares).
• Optimización del flujo:Diseñado para proporcionar un flujo estable a alta presión con una turbulencia mínima.
• Compatibilidad TC de Parker:Funcionalmente intercambiable con los acopladores de la serie Parker TC.
| Parámetro | Valor |
| Tamaño del cuerpo | 3/8 de pulgada |
| Presión nominal | 10,000 PSI |
| Flujo nominal | 6 GPM |
| Rango de temperatura | -20 °C a +120 °C |
| Material del sello | NBR (opcional: FKM) |
| El hilo | NPT3/8" |
| L (longitud) | de una longitud de 80 mm |
| ¢D (Diámetro del cuerpo) | 32 mm |
| Los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores de los valores | 62.5 mm |
| LP (longitud del enchufe) | 44.2 mm |
Curva de rendimiento:
Caída de presión frente a la velocidad de flujo (3/8")
Medio de ensayo: aceite-200 SUS, ISO VG 46.
• Sistemas hidráulicos de conexión: Aplicaciones móviles de elevación bajo alta presión.
• Equipo ferroviario: Diseñado para herramientas de mantenimiento pesadas.
• Construcción: Equipos de abrazamiento y apoyo en los que los acopladores roscados son propensos a errores.
• Mantenimiento industrial: Sistemas de alta presión que requieren un acoplamiento robusto y seguro.
• UsoSe trata de un sistema de control de las emisiones de gases de escape.si su aplicación implica levantar, levantar o cargas de alto impacto repetitivas.
• Para entornos corrosivos (por ejemplo, marinos, químicos), prefiera las variantes de acero inoxidable comoSe aplicará el método de evaluación de los resultados de la evaluación..
• Para usos industriales generales por debajo de 5.000 PSI, considere:Las condiciones de los requisitos de seguridad de los equipos de seguridad deberán cumplirse.como una alternativa rentable.
P: ¿Se puede utilizar CB-SP3S-TC en sistemas rotativos?
R: No. Este modelo no está diseñado para aplicaciones giratorias. La rotación bajo presión puede dañar las superficies de sellado.
P: ¿Es este acoplamiento intercambiable con Parker TC?
R: Sí, es dimensionalmente compatible y funcionalmente intercambiable con la serie Parker TC.
P: ¿Qué opciones de hilo están disponibles?
R: NPT3/8 es el estándar. Otros hilos (BSPP, UNF) pueden estar disponibles bajo petición.
