acoplamientos rápidos hidráulicos de alta presión cb 10116

CB-10116 acero inoxidable acoplamiento rápido hidráulico

El CB-10116 es un acoplamiento rápido hidráulico compacto de acero inoxidable diseñado para satisfacer las altas demandas de los sistemas de ultra alta presión en entornos corrosivos.Diseñado como una alternativa totalmente compatible a la serie CEJN 116, este modelo combina características de seguridad mecánica, funcionamiento sin goteo y cono de sellado metálico de 120 ° CMS de CEJN para ofrecer una fiabilidad de sellado superior bajo presión extrema.

Ideal para herramientas de par, tensores y equipos hidráulicos portátiles, el CB-10116 es su opción de alta integridad cuando la falla no es una opción.

Características y ventajas clave

• Construcción de acero inoxidable al 100%: Resistente a la corrosión y adecuado para entornos agresivos, incluidos los sistemas marinos, químicos y offshore.

• las condiciones de trabajoDiseño del cuerpo compacto: Sólo 51,2 mm de longitud y 24,5 mm de diámetro, perfecto para aplicaciones de espacio reducido.

• las condiciones de trabajoSello metálico CMS (120° cono): sellado de metal a metal compatible con CEJN con alta temperatura y resistencia química.

• las condiciones de trabajoFuncionamiento sin fugas: Diseñada para que no se derrame nada durante la conexión y la desconexión.

• las condiciones de trabajoEn el caso de las máquinas de ensamblaje, el valor de las unidades de ensamblaje se calculará en función de las características de las unidades de ensamblaje.: Optimizado para sistemas donde la dirección del fluido se regula desde el exterior.

• las condiciones de trabajoAnillo de bloqueo de seguridad: El acoplador femenino incluye un anillo mecánico para evitar la desconexión accidental.

• las condiciones de trabajoCalificación de alta presión: presión de funcionamiento de 150 MPa (21.750 PSI), con una presión mínima de explosión de 300 MPa.

• las condiciones de trabajoG Conexión roscada de 1/4": Compatible con las interfaces hidráulicas industriales comunes.

• las condiciones de trabajoIncluidas las tapas de polvo estándar: Prolonga la vida útil del acoplador y protege las superficies internas.

Especificaciones técnicas

Curva de flujo de presión típica de CB-10116.

Resumen de las dimensiones

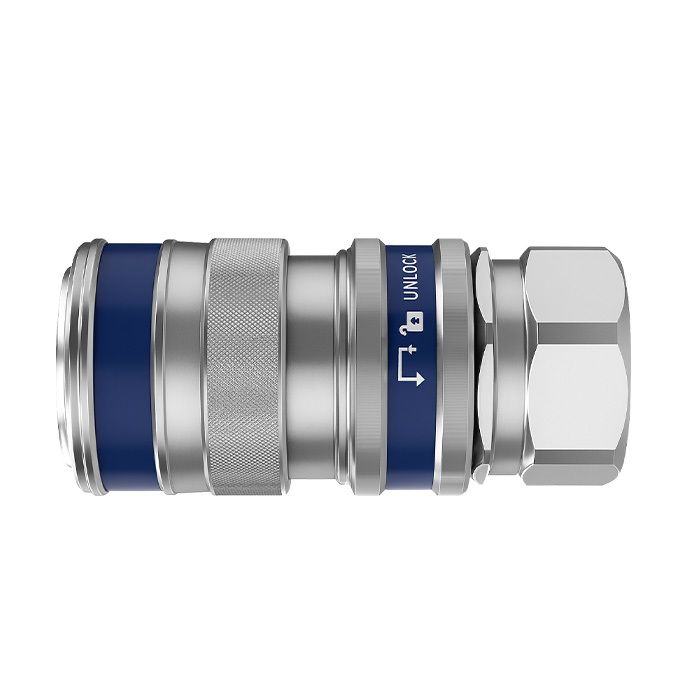

Mujer (Socket)

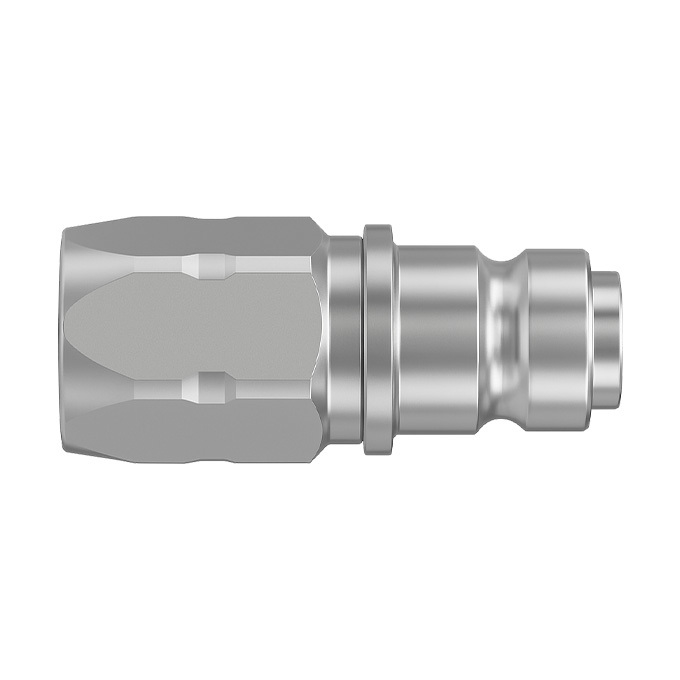

Hombre (con enchufe)

Escenarios de aplicación

• Herramientas de torsión y tensores hidráulicos
Cuando los acoplamientos sin fugas, compactos y precisos son esenciales.

• las condiciones de trabajoMantenimiento en entornos corrosivos
Adecuado para instalaciones marinas, offshore y químicas.

• las condiciones de trabajoUnidades hidráulicas portátiles
Para sistemas de alta presión con control de fluidos de pequeño volumen.

CEJN 116 Compatibilidad

CB-10116 es totalmente intercambiable con la serie CEJN 116 en términos de:

• Dimensiones e interfaz de hilo (G1/4")

• Método de sellado (CMS cono de 120°)

• Indicadores de presión y temperatura

• Forma de acoplamiento (hombre sin válvula + mujer de seguridad)

Preguntas frecuentes

P: ¿En qué se diferencia CB-10116 de CB-10125 o CB-10218?
A: CB-10116 es de acero inoxidable y cuenta con un sello metálico CMS. CB-10125 y 10218 son típicamente de acero al carbono con sello de anillo O. Además,10116 tiene un diseño más compacto y no tiene una válvula interna en el lado masculino.

P: ¿Es el CB-10116 adecuado para aplicaciones químicas o marinas?
R: Sí. La construcción completa de acero inoxidable y el diseño libre de fugas lo hacen ideal para ambientes corrosivos y sensibles.

P: ¿Puede el CB-10116 reemplazar directamente al CEJN 116?
R: Sí. Es totalmente compatible dimensional y funcionalmente.
