Place of Origin:
Shanghai, China
Nombre de la marca:
Carterberg
Certificación:
IATF16949
Model Number:
CB-SP-6FN-PTR
• Válvula de cara planaMinimiza el derrame de líquido y la inclusión de aire durante la desconexión, ideal para aplicaciones hidráulicas aéreas.
• las condiciones de trabajoCerradura de manga con roscaproporciona una retención mecánica robusta para evitar la desconexión accidental por vibración o impacto externo.
• las condiciones de trabajoSello de unión anti-explosiónevitar daños internos o pérdida de sello durante las desconexiones a alta presión.
• las condiciones de trabajoCubierta de manga resistente a la suciedadmantiene limpio el anillo de retención y los componentes de bloqueo, garantizando un funcionamiento sin problemas a lo largo del tiempo.
• las condiciones de trabajoCon un contenido de aluminio superior o igual a 10%, pero no superior o igual a 15% en pesocon un revestimiento de cromato amarillo proporciona una mayor resistencia a la corrosión en ambientes agresivos.
• las condiciones de trabajoDiseño compactoSin separación interna de las marionetas, permite un lavado y mantenimiento rápidos y fáciles.
• las condiciones de trabajoCompatible conSerie NITTO 350los acoplamientos.
La estructura de guía interna está diseñada para reducir la entrada de escombros durante la conexión o desconexión..El perfil compacto se ajusta a los puertos de rosca hidráulicos estándar, lo que permite un acoplamiento rápido incluso en espacios reducidos.
| Parámetro | Valor |
|---|---|
| Tamaños de cuerpo disponibles | Un cuarto de pulgada, 3/8 de pulgada. |
| Presión nominal | 5 000 PSI |
| Flujo nominal | 3 GPM (1/4") / 6 GPM (3/8") |
| Rango de temperatura | -20 °C a +120 °C |
| Derrame (máximo por conexión) | 0.015 ml |
| Inclusión de aire (máximo) | 0.020 ml |
| Material del sello | El NBR |
| Mecanismo de bloqueo | Sleeve con rosca (rotación manual) |
| Estructura de las válvulas | Cara plana (sin trampa residual) |

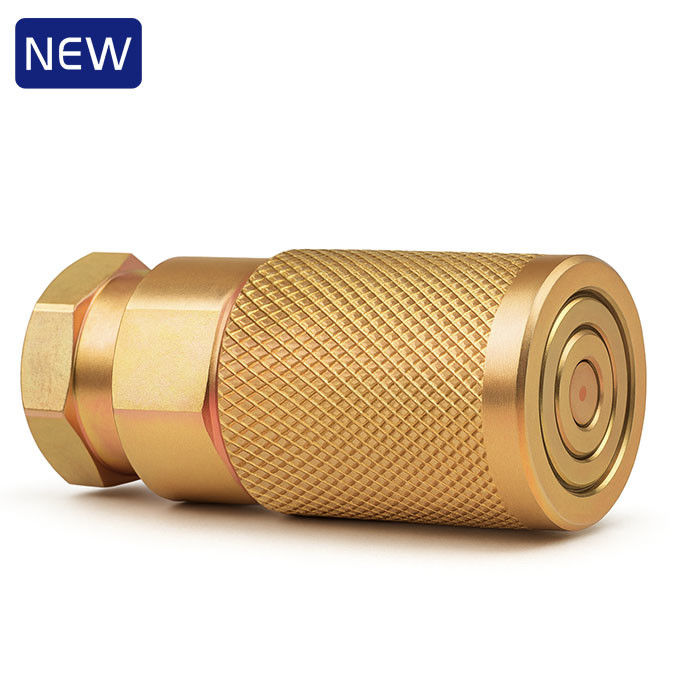

Mujer (Socket)
|
Parte número uno. |
Los |
ΦD |
HEX1 |
A. No |
T. |
|
El número de unidades de carga de la unidad de carga |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
El número de unidades de carga de la unidad de carga |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

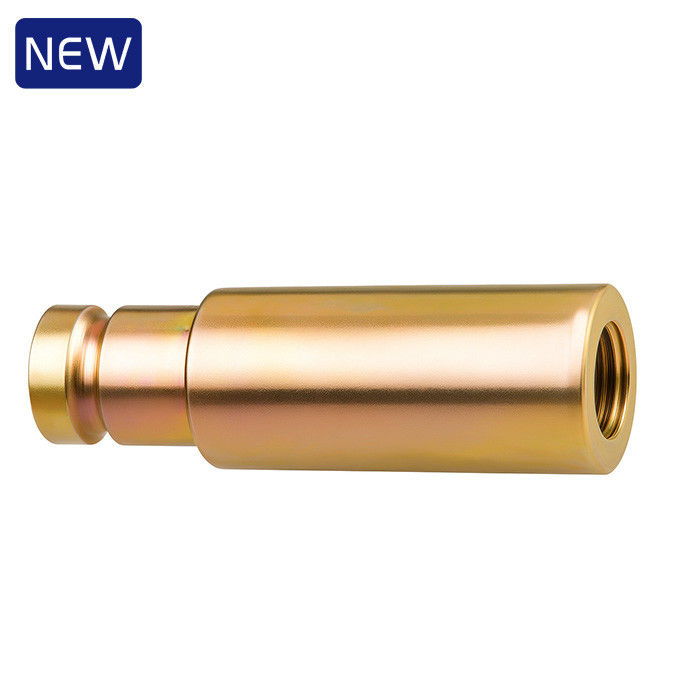

Hombre (con enchufe)
|
Parte número uno. |
El LP |
C. Las |
HEX2 |
A. No |
T. |
|
El número de unidades de carga de la unidad de carga |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
La información que se proporciona en el apartado 1 se incluye en el anexo I del presente Reglamento. |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• Sistemas hidráulicos en elmantenimiento de la transmisión de energía(por ejemplo, herramientas para cubos en el aire)
• Ferrocarrilesyequipos de mineríadonde se debe minimizar la limpieza del líquido y el riesgo de explosión
• Alta presiónherramientas de construcciónque requieren una conexión/desconexión frecuente
• Cualquier entorno hostil que requierafugas mínimasybloqueo roscado confiable
T.Su producto será trasladado más tarde a la categoría de acoplamiento hidráulico de conexión de hilo de Carterberg.Se ofrecerán tamaños adicionales y opciones de sellado.
