Place of Origin:
Shanghai, China
Nombre de la marca:
Carterberg
Certificación:
IATF16949
Model Number:
CB-SP-6FN-VEP

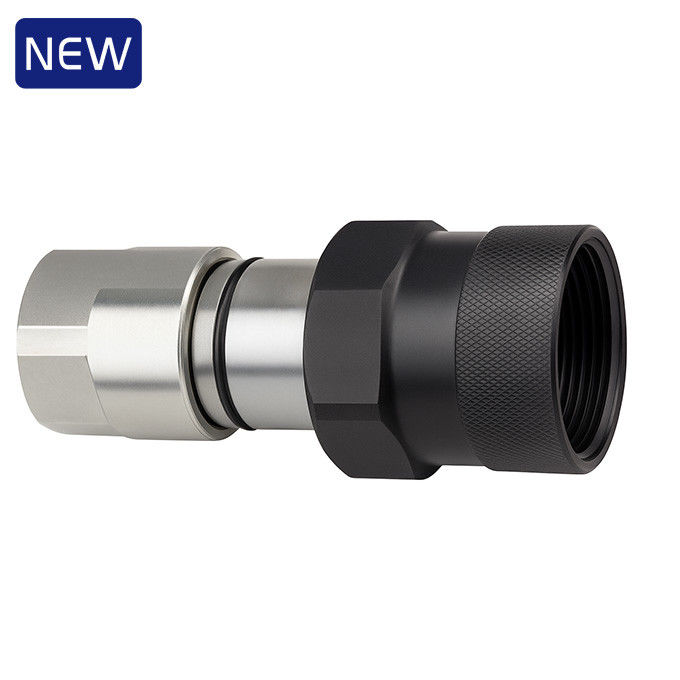

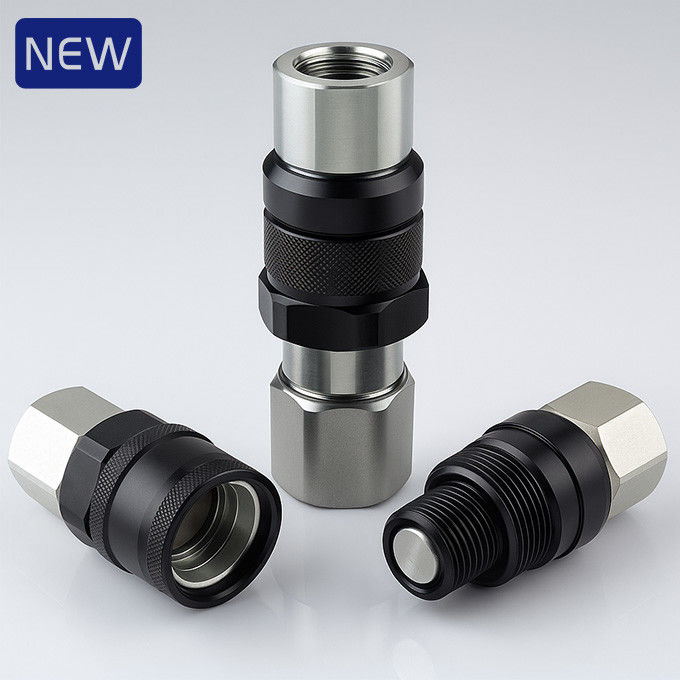

CB-SP-6FN-VEP es el acoplamiento rápido roscado recientemente lanzado por Carterberg, diseñado para sistemas hidráulicos exigentes que requieren integridad de cara plana y operación segura bajo presión residual.Como parte de nuestra última línea de productos, este modelo está actualmente categorizado en nuestra sección de Nuevos Productos y se migrará a una categoría específica de acopladores roscados después de la evaluación del lanzamiento.
| Parámetro | Valor |
|---|---|
| Tamaños de Cuerpo Disponibles | 1/2", 5/8", 3/4", 1", 1-1/2" |
| Presión Nominal | 7000 PSI (1/2" a 3/4")6000 PSI (1")5000 PSI (1-1/2") |
| Flujo Nominal | 12 – 152 GPM |
| Rango de Temperatura | -20°C a +120°C |
| Material del Sello Estándar | NBR (Caucho de Nitrilo) |
| Tipo de Válvula | Cara plana, válvula al ras |
| Sistema de Bloqueo | Manguito roscado, conexión manual |
| Capacidad de Presión Residual | Sí |
Hembra (Enchufe)
|
NÚMERO DE PIEZA |
LS |
D |
HEX1 |
HEX2 |
A |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 敭角 |
S46 敭角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41 敭角 |
S50 敭角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46 敭角 |
S55 敭角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55 敭角 |
S65 敭角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65 敭角 |
S85 敭角 |
21 |
G1-1/2 NPT1-1/2 |

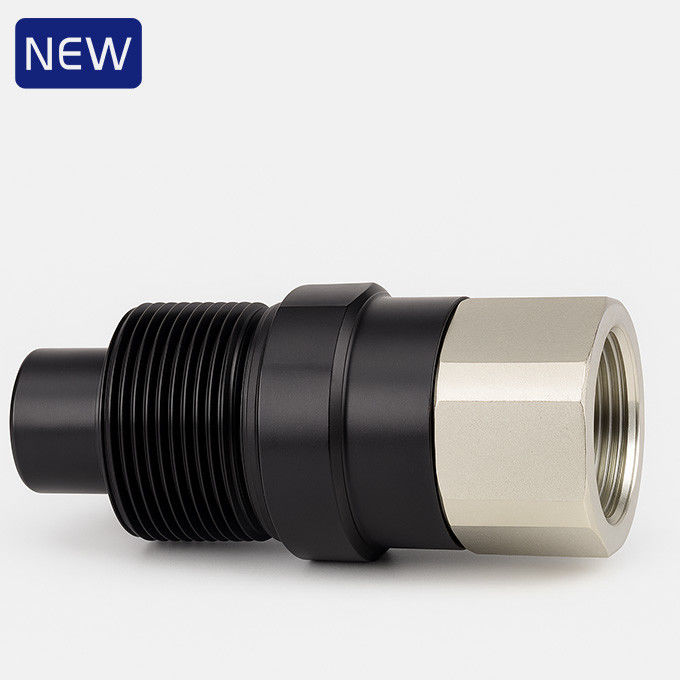

Macho (Enchufe)
|
NÚMERO DE PIEZA |
LS |
C |
d |
E |
HEX2 |
A |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36 敭角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36 敭角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46 敭角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55 敭角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65 敭角 |
21 |
G1-1/2 NPT1-1/2 |
Actualmente publicado como un Nuevo Producto, CB-SP-6FN-VEP se reasignará bajo la categoría de Acoplador de Cara Plana Carterberg Thread-to-Connect después de la evaluación del lanzamiento del producto y los comentarios del mercado.
