Lugar de origen:
Shanghái, China
Nombre de la marca:
Carterberg
Certificación:
IATF16949
Número de modelo:
Los datos de las pruebas de seguridad deben estar disponibles en el sitio web de la autoridad compet
| Parámetro | Valor |
|---|---|

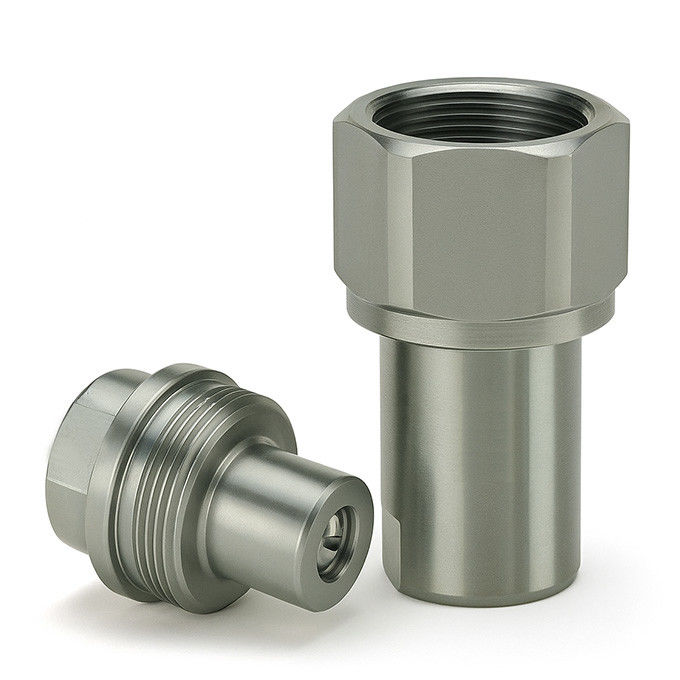

| Modelo | CB-SPS-3FN-W6000 |
| Tipo de conexión | Roscado (manual) |
| Diseño de la válvula | Cara plana, cierre doble |
| Material del cuerpo | Acero inoxidable AISI 316L (1.4404) |
| Material del sello | FKM o EPDM |
| Conexión bajo presión residual | Sí (lado del receptáculo) |
| Rango de tamaños | 1/4", 3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2" |
| Presión máxima de funcionamiento | Hasta 15.950 psi (1100 bar) |
| Caudal nominal | Hasta 94,3 L/min (según el tamaño) |
| Temperatura de funcionamiento | -20°C a +200°C (FKM) / -40°C a +150°C (EPDM) |
Hembra (Receptáculo)
| Tamaño del cuerpo | NÚMERO DE PIEZA | Rosca | A | B | HEX |
| 1/4" | CB-S2S-5FN | 1/4-18 | 53 | 35 | 19 |
| 1/4" | CB-S2S-5FG | 1/4-19 | 53 | 35 | 19 |
| 3/8" | CB-S3S-5FN | 3/8-18 | 65 | 38 | 23 |
| 3/8" | CB-S3S-5FG | 3/8-19 | 65 | 38 | 23 |
| 1/2" | CB-S4S-5FN | 1/2-14 | 74 | 45 | 27 |
| 1/2" | CB-S4S-5FG | 1/2-14 | 74 | 45 | 27 |
| 3/4" | CB-S6S-5FN | 3/4-14 | 91 | 55 | 35 |
| 3/4" | CB-S6S-5FG | 3/4-14 | 91 | 55 | 35 |
| 1" | CB-S8S-5FN | 1-11 1/2 | 103 | 69 | 41 |
| 1" | CB-S8S-5FG | 1-11 | 103 | 69 | 41 |
Macho (Enchufe)
| Tamaño del cuerpo | NÚMERO DE PIEZA | Rosca | C | D | HEX |
| 1/4" | CB-P2S-3FN | 1/4-18 | 35 | 15 | 19 |
| 1/4" | CB-P2S-3FG | 1/4-19 | 35 | 15 | 19 |
| 3/8" | CB-P3S-3FN | 3/8-18 | 42 | 19 | 23 |
| 3/8" | CB-P3S-3FG | 3/8-19 | 42 | 19 | 23 |
| 1/2" | CB-P4S-3FN | 1/2-14 | 50 | 22 | 27 |
| 1/2" | CB-P4S-3FG | 1/2-14 | 50 | 22 | 27 |
| 3/4" | CB-P6S-3FN | 3/4-14 | 63 | 29 | 35 |
| 3/4" | CB-P6S-3FG | 3/4-14 | 63 | 29 | 35 |
| 1" | CB-P8S-3FN | 1-11 1/2 | 71 | 36 | 41 |
| 1" | CB-P8S-3FG | 1-11 | 71 | 36 | 41 |
