Acoplador hidráulico roscado CB-SPS-3FN-96 | Tipo Carterberg con tuerca alada para montaje en brida

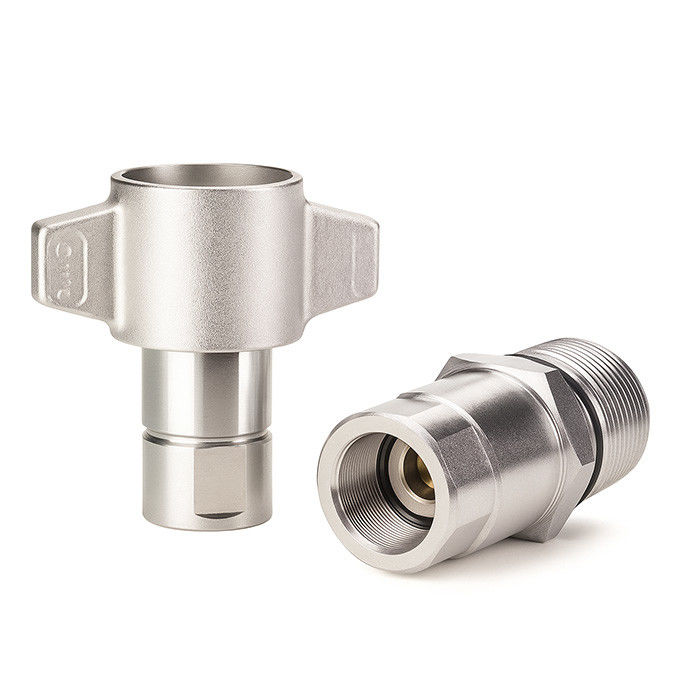

El CB-SPS-3FN-96 es un acoplador rápido hidráulico roscado tipo ala diseñado para aplicaciones que requieren una conexión confiable bajo presión residual y vibración.Diseñado con una estructura de cierre bidireccional y capacidad de montaje en brida, este modelo es ideal para sistemas donde la conexión manual rápida y la fijación segura son críticas.
Compatible con los estándares de brida comunes, ofrece versatilidad y resistencia para hidráulica móvil, sistemas de campos petroleros y líneas de transferencia de alta presión.
Características principales
• Diseño de manija alada para una fácil conexión manual sin herramientas
• Conexión roscada con válvulas de cierre dobles integradas (sin pérdida de fluido)
• Capacidad de conexión con presión residual para sistemas de alta presión o pulsantes
• Interfaz de montaje en brida, adecuada para instalación en panel o mamparo
• Disponible en tres tamaños: 3/4", 1" y 1-1/4"
• Compatible con acopladores roscados de perfil similar para un uso flexible
• Cuerpo resistente a la vibración, adecuado para configuraciones hidráulicas móviles o de servicio pesado.
Especificaciones técnicas
| Tamaño (pulgadas) |
Presión nominal (PSI) |
Presión nominal (Bar) |
Caudal (GPM) |
Rango de temperatura |
Material del sello |
| 3/4" |
3,000 |
207 |
50 |
-30°C a +120°C |
NBR |
| 1" |
3,000 |
207 |
75 |
-30°C a +120°C |
NBR |
| 1-1/4" |
2,750 |
190 |
100 |
-30°C a +120°C |
NBR |
• Material: Acero al carbono con revestimiento de zinc
• Tipo de conexión: Rosca de tuerca alada para conectar
• Tipo de sello: Doble cierre, válvulas internas de obturador
• Instalación: Montado en panel a través de la cara de la brida (con tapas antipolvo protectoras opcionales)
Descripción general dimensional
Hembra (Enchufe)
| Tamaño del cuerpo |
NÚMERO DE PIEZA |
Rosca |
A |
B |
HEX |
| 3/4" |
CB-S6B-3FN-A |
3/4-14 |
79 |
103 |
29,2 |
| 1" |
CB-S8B-3FN-A |
1-11 1/2 |
96 |
113 |
36,6 |
| 1"1/4 |
CB-S10B-3FN-A |
1-1/4 |
101 |
132 |
45,2 |
Macho (Enchufe)
| Tamaño del cuerpo |
NÚMERO DE PIEZA |
Rosca |
C |
D |
HEX |
| 3/4" |
CB-P6B-3FN-A |
3/4-14 |
79 |
38 |
33,3 |
| 1" |
CB-P8B-3FN-A |
1-11 1/2 |
90 |
47,5 |
39,6 |
| 1"1/4 |
CB-P10B-3FN-A |
1-1/4 |
94 |
53,8 |
47,8 |
Aplicaciones
• Sistemas hidráulicos móviles con espacios de panel confinados
• Vehículos de servicio de campos petroleros y químicos
• Sistemas de alta presión que requieren tolerancia a la presión residual
• Equipos con fuertes cargas de vibración o choque (por ejemplo, unidades de perforación, cabrestantes)
¿Por qué elegir CB-SPS-3FN-96 en lugar de acopladores roscados estándar?
En comparación con los acopladores roscados de estilo hexagonal convencionales, el tipo 96 con ala ofrece:
• Apriete/afloje manual más fácil bajo presión
• Alineación visual más rápida durante la instalación
• Montaje en panel simplificado con tamaños de interfaz consistentes
• Conexión confiable donde se requiere un desmontaje frecuente
