Lugar de origen:
Porcelana
Nombre de la marca:
carterberg
Certificación:
IATF16949
Número de modelo:
CB-Q/ZB275

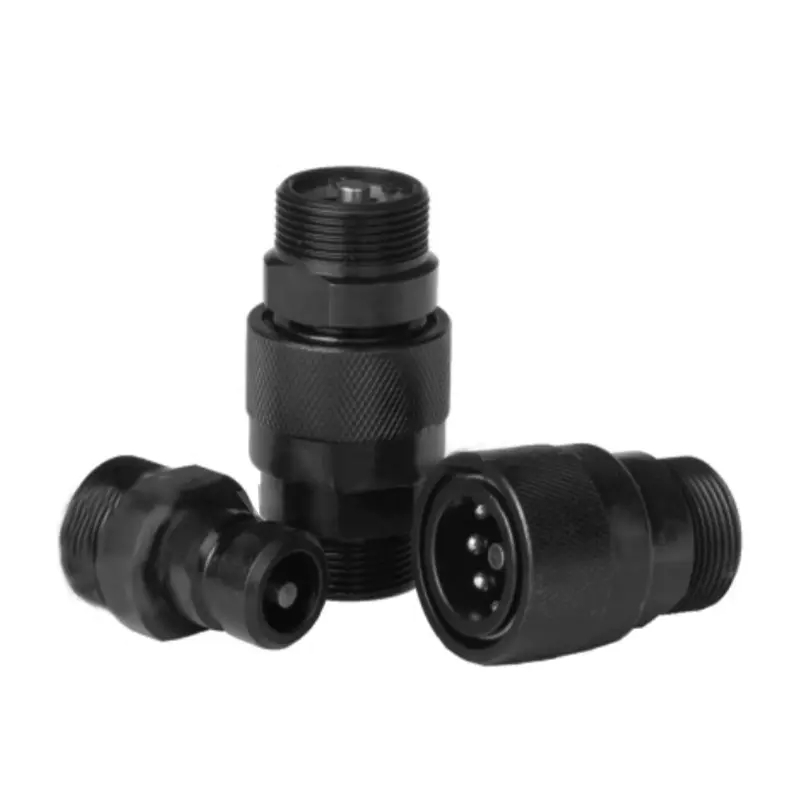

Acoplamiento rápido hidráulico roscado CB-Q/ZB275 – Manual Push-Pull para aplicaciones de baja presión
El acoplamiento rápido hidráulico roscado manual push-pull CB-Q/ZB275 garantiza conexiones rápidas y sin fugas para sistemas hidráulicos de baja presión. Diseñado para la durabilidad, presenta una construcción de acero/acero inoxidable y cierre automático de válvula para evitar derrames. Ideal para equipos agrícolas, de construcción y móviles, este acoplamiento soporta presiones moderadas y uso frecuente. Su mecanismo de bloqueo de manguito ergonómico simplifica la operación, mejorando la eficiencia en aplicaciones de transferencia de fluidos. Confiable por su fiabilidad, cumple con los estándares industriales de seguridad y rendimiento.
| Tamaño del cuerpo (in) | M16*1.5 | M22*1.5 | M27*1.5 | M30*1.5 | M36*1.5 | M42*1.5 | M52*2 | M60*2 | M68*2 |
| Código | DN6 | DN8 | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
| Acero | 34.5 | 34.5 | 34.5 | 27.6 | 27.6 | 27.6 | 20.7 | 13.8 | 13.8 |
| Acero Inoxidable | 13.8 | 13.8 | 10.4 | 10.4 | 7 | 7 | 7 | 7 | 7 |
| Rango de temperatura (NBR) | -20℃ ~ +100℃ | ||||||||
| N.º DE PARTE | L | L1 | L2 | L3 | D1 | D2 | CH1 | CH2 | T |
| CB-Q/ZB275-DN6T-SP | 67 | 44 | 40 | 18 | 28 | 13 | 19 | 19 | M16*1.5 M14*1.5 |
| CB-Q/ZB275-DN8T-SP | 69 | 46 | 41 | 19 | 30 | 16 | 22 | 22 | M22*1.5 M18*1.5 |
| CB-Q/ZB275-DN10T-SP | 78 | 52 | 46 | 22 | 35 | 19 | 27 | 27 | M27*1.5 |
| CB-Q/ZB275-DN15T-SP | 87 | 56 | 52.5 | 24 | 39.5 | 22 | 30 | 30 | M30*1.5 |
| CB-Q/ZB275-DN20T-SP | 97 | 65 | 58.5 | 29 | 48 | 28 | 36 | 36 | M36*2 |
| CB-Q/ZB275-DN25T-SP | 109 | 73 | 65.5 | 31 | 55 | 35 | 46 | 46 | M42*2 |
| CB-Q/ZB275-DN32T-SP | 129 | 84 | 79 | 36 | 64.5 | 32 | 55 | 55 | M52*2 |
| CB-Q/ZB275-DN40T-SP | 145 | 93 | 89.5 | 39.5 | 78 | 51 | 65 | 65 | M60*2 |
| CB-Q/ZB275-DN50T-SP | 156 | 99 | 96.5 | 41 | 82 | 55 | 70 | 70 | M68*2 |
