Place of Origin:
Shanghai, China
Nombre de la marca:
Carterberg
Certificación:
IATF16949
Model Number:
CB-SP-6FN-PTR
El CB-SP-6FN-PTR de Carterberg es un acoplamiento rápido hidráulico de cara plana compacto, diseñado para aplicaciones de alta fiabilidad en espacios reducidos. Está construido con acero endurecido y protegido por un revestimiento de dicromato de zinc amarillo, lo que garantiza una fuerte resistencia a la corrosión, a la vez que se mantiene ligero y compacto en su forma.
Este modelo integra un sello adherido a prueba de explosión, una manga de bloqueo para evitar tirones y una estructura protectora resistente al polvo, todo dentro de un diseño totalmente intercambiable con los acopladores de la serie 350 de NITTO. Es ideal para sistemas hidráulicos móviles que requieren alta fiabilidad en condiciones de instalación restringidas, como en vehículos de servicio de energía eléctrica o herramientas hidráulicas compactas.
| Característica | Descripción |
|---|---|
| Válvula de cara plana sin derrame | Minimiza la pérdida de fluido y la entrada de aire durante la desconexión; ideal para operaciones limpias y seguras. |
| Bloqueo mecánico de la manga | Evita la desconexión accidental por tirones o vibraciones durante el funcionamiento del equipo. |
| Protección contra sellado de polvo | La estructura de la manga exterior evita la entrada de residuos, protegiendo el mecanismo de bloqueo y la válvula. |
| Sello adherido a prueba de explosión | Con anillo de respaldo de PTFE para manejar la presión de sobretensión sin dañar el sello. |
| Recubrimiento de zinc amarillo | Ofrece una mejor resistencia a la corrosión en comparación con los recubrimientos estándar, a la vez que proporciona una identificación visible. |
| Construcción de acero + Componentes endurecidos | Para la durabilidad mecánica en entornos portátiles o propensos a vibraciones. |
| Factor de forma compacto | Perfil delgado ideal para espacios de instalación reducidos (solo tamaños de 1/4" y 3/8"). |
| Intercambio NITTO 350 | Directamente compatible con los acopladores de estándar japonés de la serie 350. |
| Tamaño del cuerpo | 1/4" | 3/8" |
|---|---|---|
| Presión nominal | 5000 PSI | |
| Caudal máximo | 6GPM | |
| Temperatura | -20°C a +120°C | |
| Material del sello | NBR (Caucho de nitrilo) | |
| Recubrimiento de la superficie | Dicromato de zinc amarillo | |
| Tipo de conexión | Empujar para conectar con bloqueo de manga | |
| Tipo de válvula | Diseño de cara plana sin derrame | |

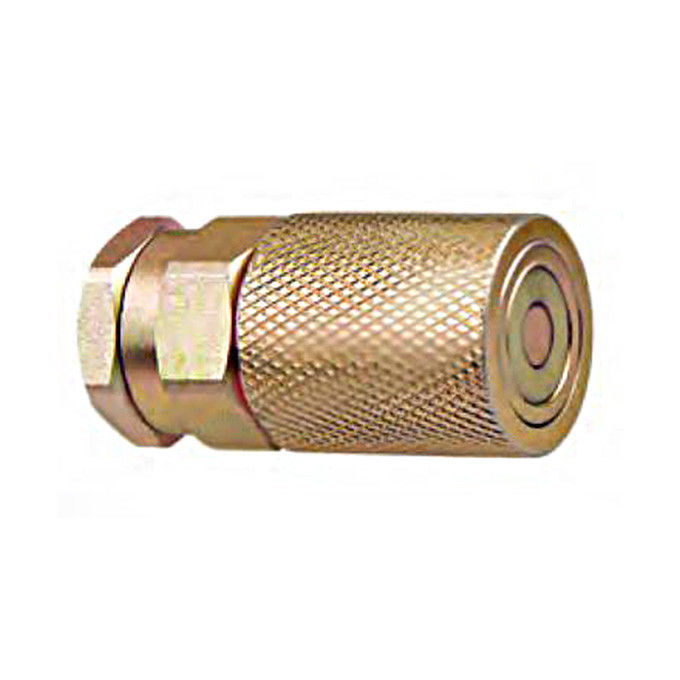

Hembra (Enchufe)
|
NÚMERO DE PIEZA |
LS |
ΦD |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

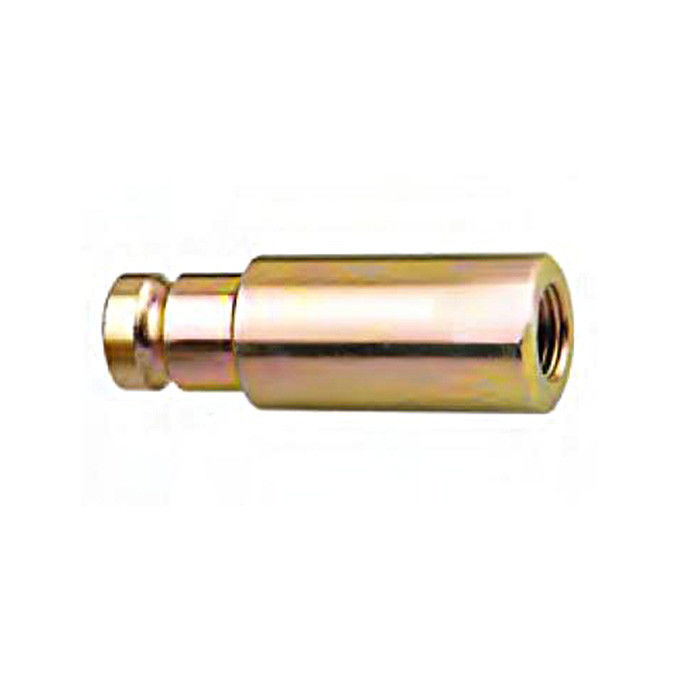

Macho (Enchufe)
|
NÚMERO DE PIEZA |
LP |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• Mantenimiento de vehículos de servicios públicos eléctricos
• Sistemas de herramientas hidráulicas compactas
• Servicio de campo de generación de energía
• Gatos hidráulicos y sistemas de control con limitaciones de espacio
• Equipos donde se requiere un sello a prueba de explosión
