Acoplador de cara plana de acero inoxidable CB-SP-6FN-DB
Construido para sistemas de fluidos exigentes
CB-SP-6FN-DB es un acoplador rápido hidráulico de cara plana fabricado completamente en acero inoxidable 316L, diseñado para sistemas donde la limpieza, la resistencia a la corrosión y la estabilidad térmica no son negociables.
Este modelo está optimizado para la manipulación de fluidos en plantas químicas, procesamiento de alimentos y bebidas, sistemas farmacéuticos y otros entornos corrosivos o sensibles a la higiene.
Características clave de rendimiento
Fluidos de transferencia de calor / Sistemas CIPDiseño de conexión a presión
Permite una conexión rápida y sin herramientas en configuraciones ajustadas o exigentes.
Fluidos de transferencia de calor / Sistemas CIPAltos caudales
Diseñado para soportar una transferencia estable en circuitos de media presión a hasta 40 litros por minuto.
Fluidos de transferencia de calor / Sistemas CIPExcelente resistencia a la temperatura
Resiste temperaturas de fluidos de –20°C a +200°C (–4°F a +392°F), lo que lo hace adecuado tanto para aplicaciones de flujo en frío como de procesamiento térmico.
Fluidos de transferencia de calor / Sistemas CIPResistencia a la corrosión y a los productos químicos
Construido en acero inoxidable 316L, conocido por su resistencia superior a fluidos agresivos, ácidos y sistemas CIP (Limpieza in situ).
Fluidos de transferencia de calor / Sistemas CIPBajo derrame + mínima inclusión de aire
El diseño de la válvula de cara plana ayuda a prevenir la contaminación durante la desconexión.
• Rendimiento de alto flujo
Admite un flujo nominal de hasta 110 GPM, adecuado para aplicaciones hidráulicas de llenado rápido y alta demanda.
Fluidos de transferencia de calor / Sistemas CIPFlexibilidad de sellado
Equipado con sellos de Viton o EPDM según la compatibilidad del fluido. Otros materiales (por ejemplo, Kalrez®) disponibles bajo pedido.
Descripción general técnica
| Parámetro |
Especificación |
| Presión de trabajo |
140 bar / 2030 PSI |
| Caudal nominal |
Hasta 110 GPM |
| Tamaños disponibles |
1/4”, 3/8”, 1/2”, 3/4”, 1” |
Para aplicaciones de fluidos de alta pureza o agresivos, hay disponibles opciones de sellado personalizadas como Kalrez® bajo pedido.
Aplicaciones típicas
Fluidos de transferencia de calor / Sistemas CIPUnidades de procesamiento químico
Transferencia segura de fluidos bajo exposición a disolventes, ácidos o temperaturas elevadas.
Fluidos de transferencia de calor / Sistemas CIPPlantas farmacéuticas y biotecnológicas
La desconexión limpia evita la contaminación del producto; compatible con ciclos de esterilización.•
Fluidos de transferencia de calor / Sistemas CIPLos materiales no reactivos garantizan que no se altere el sabor, el olor ni el color durante la transferencia.
•
Fluidos de transferencia de calor / Sistemas CIPIdeal para sistemas que exigen estabilidad de temperatura y resistencia química.
Opciones de configuración
Opción
| Descripción |
Tipo de sello |
| Viton (estándar), EPDM, Kalrez® bajo pedido |
Opciones de rosca |
| BSPP, NPT, Métrico |
Tapones antipolvo |
| Tapones opcionales de acero inoxidable o PVC |
Variantes del cuerpo |
| Estilos de cuerpo recto o con codo disponibles (bajo demanda) |
Descripción general dimensional |
Hembra (Enchufe)
Tamaño del cuerpo
| NÚMERO DE PIEZA |
Rosca |
C |
B |
HEX |
1/4" |
| CB-P2M-6FG-B |
1/4-18 |
1.98 |
1.02 |
0.88 |
1/2" |
| CB-P2M-6FG-B |
1/4-19 |
1.98 |
1.02 |
0.88 |
1/2" |
| CB-P4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
3/4" |
| CB-P4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
3/4" |
| CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
1" |
| CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
1" |
| CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
Figura: Juego de acoplador rápido hidráulico de cara plana CB-SP-6FN-DB |
| CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
Figura: Juego de acoplador rápido hidráulico de cara plana CB-SP-6FN-DB |
Tamaño del cuerpo
| NÚMERO DE PIEZA |
Rosca |
C |
D |
HEX |
1/4" |
| CB-P2M-6FG-B |
1/4-18 |
1.98 |
1.02 |
0.88 |
1/2" |
| CB-P2M-6FG-B |
1/4-19 |
1.98 |
1.02 |
0.88 |
1/2" |
| CB-P4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
3/4" |
| CB-P4M-6FG-B |
1/2-14 |
2.52 |
1.59 |
1.38 |
3/4" |
| CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
1" |
| CB-P6M-6FG-B |
3/4-14 |
3.71 |
2.00 |
1.50 |
1" |
| CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
Figura: Juego de acoplador rápido hidráulico de cara plana CB-SP-6FN-DB |
| CB-P8M-6FG-B |
1-11 |
3.52 |
2.25 |
1.81 |
Figura: Juego de acoplador rápido hidráulico de cara plana CB-SP-6FN-DB |

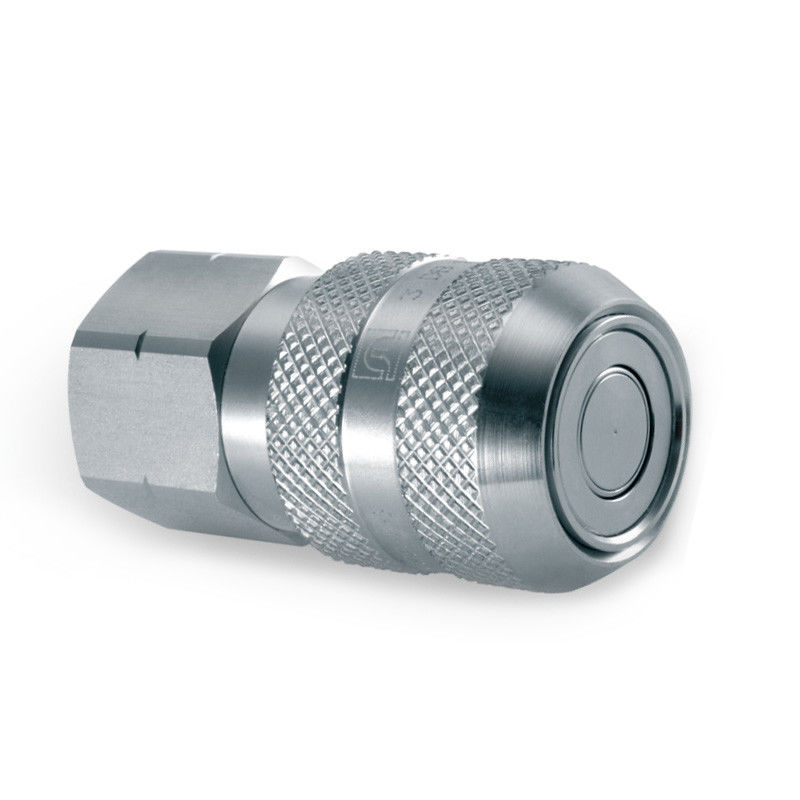

Aquí se muestra en su configuración estándar, el acoplador CB-SP-6FN-DB presenta un cuerpo de acero inoxidable 316L y una interfaz de cara plana mecanizada con precisión. La imagen muestra los conectores hembra (izquierda) y macho (derecha), destacando el diseño limpio ideal para entornos corrosivos o sanitarios.
Preguntas frecuentes
P: ¿Se puede utilizar en aplicaciones de grado alimenticio?
R: Sí.
Los sellos de acero inoxidable 316L y EPDM/Viton cumplen con los estándares de equipos de procesamiento de alimentos en la mayoría de las regiones.P: ¿Es compatible con disolventes agresivos?
R: Sí, este modelo está diseñado específicamente para la resistencia química.
Confirme la compatibilidad con materiales de sellado específicos.P: ¿Cuál es el beneficio de la cara plana frente a la válvula de asiento?
R: La cara plana elimina casi todas las fugas y reduce la entrada de aire, lo cual es fundamental para entornos sensibles a la contaminación.
P: ¿El CB-SP-6FN-DB es adecuado para aplicaciones de transferencia de alto volumen?
R: Sí. Con un caudal nominal de hasta 110 GPM, es ideal para circuitos hidráulicos de alto rendimiento, como maquinaria industrial o sistemas de cambio rápido de herramientas.
¿Necesita acopladores de mayor presión o de tipo bloqueo?
Ver descripción general completa de la serie de acopladores ISO 16028 »
