El acoplador de cara plana de diagnóstico CB-SP-6FN-PD
Un acoplador de cara plana construido para diagnóstico hidráulico

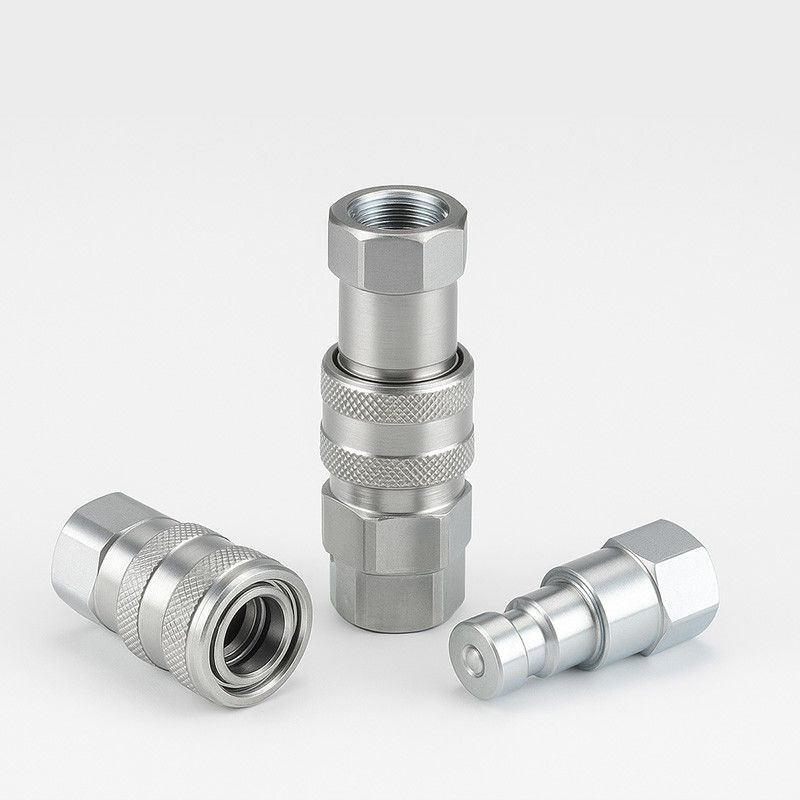

El CB-SP-6FN-PD es un acoplador rápido hidráulico de superficie plana compacto diseñado específicamente para puntos de ensayo y puertos de medición de presión dentro de sistemas hidráulicos.Adopta una estructura de ruptura en seco basada en la norma ISO 16028 y presenta un sellado fiable, incluso bajo alta presión y ciclos de conexión/desconexión frecuentes.
A diferencia de los acopladores de propósito general, este modelo está destinado a un uso de precisión, donde la limpieza, el control y el flujo compacto son esenciales.
Características clave de un vistazo
• las condiciones de trabajoConstrucción de válvulas planas
Minimiza la pérdida de líquido durante la desconexión, ideal para diagnóstico limpio o muestreo.
• las condiciones de trabajoCierre automático de la válvula
Cuando se desacopla, la válvula interna se cierra automáticamente, evitando gotas o retroceso.
• las condiciones de trabajoApertura fiable de la válvula al acoplarse
Una vez conectada, la válvula se abre completamente dentro de su rango nominal para garantizar un flujo de fluido estable e ininterrumpido.
• las condiciones de trabajoPartes internas endurecidas por inducción
Los componentes clave están endurecidos para una durabilidad a largo plazo y un funcionamiento de alta frecuencia.
• las condiciones de trabajoMecanizado con precisión a partir de barras sólidas
Tanto las mitades masculinas como las femeninas se fabrican a partir de barras sólidas, no de piezas fundidas, lo que resulta en tolerancias más estrictas y un rendimiento más confiable.
• las condiciones de trabajoMecanismo de bloqueo de bolas seguro
El par de acopladores está sostenido firmemente por un robusto sistema de bloqueo de bolas que garantiza la seguridad y la repetibilidad.
• las condiciones de trabajoIntercambiable con:
• Serie FASTER DF (Italia)
• Serie PARKER PD (EE.UU.)
• Serie AEROQUIP FD90 (EE.UU.)
Especificaciones técnicas
| Parámetro |
Valor |
| Tamaño nominal |
Un cuarto de pulgada |
| Presión nominal |
6 000 PSI |
| Flujo nominal |
0.53 GPM |
| Rango de temperatura de funcionamiento |
¥20 °C a +120 °C |
| Material del sello (norma) |
NBR (cáñamo de nitrilo) |
| Tipo de válvula |
De superficie plana, de corte en seco |
| Conexión |
Push-to-connect con accionamiento automático de la válvula |
| Desconexión |
Desbloqueo del manguito de tracción; la válvula se cierra automáticamente |
Nota: Este modelo está configurado específicamente para puertos de diagnóstico, no para sistemas de transferencia de alto flujo.
Casos de uso ideales
• las condiciones de trabajoPuntos de control de la presión hidráulica
Conecta fácilmente medidores, sensores o herramientas de diagnóstico sin apagar el sistema.
• las condiciones de trabajoEquipo de servicio y mantenimiento
Proporciona una conexión limpia para muestreo de fluidos o kits de ensayo en línea.
• las condiciones de trabajoPuntos de control de los equipos hidráulicos móviles
Permite la inspección de rutina de excavadoras, cargadores o camiones de servicios públicos.
• las condiciones de trabajoSistemas industriales con diagnósticos frecuentes
El diseño de interrupción limpia reduce el desperdicio de fluidos y simplifica el cumplimiento de las normas de seguridad.
Configuraciones opcionales
| Opción |
Descripción |
| Opciones de sello alternativas |
Viton (FKM) o EPDM disponible bajo petición |
| Tipos de hilo personalizados |
BSPP, NPT o métrico según sea necesario |
| Variante del material |
Acero inoxidable (pedido a medida) |
| Capuchón de polvo y enchufe |
Disponible para protección cuando no se utiliza |
Visuales y referencia dimensional
| - ¿Por qué no? |
El hilo |
D |
HC |
HP |
- ¿ Qué? |
Los |
El LP |
| Los datos de las pruebas de seguridad deberán estar disponibles en el sitio web de la autoridad competente. |
El NPT1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| Se aplicará a los vehículos de la categoría M1 y M2. |
El NPT1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
Preguntas frecuentes
P: ¿Se puede utilizar para conexiones estándar de herramientas?
R: No. Este modelo está optimizado para puntos de prueba y líneas de diagnóstico, no diseñado para aplicaciones de alto flujo.
P: ¿Requiere una liberación de presión antes de desconectarse?
A: Sí, es cierto.Siempre desangre el sistema antes de desconectarlo para evitar daños o lesiones.
P: ¿Es compatible con mis acopladores de Parker PD existentes?
A: Sí, es cierto.CB-SP-6FN-FD es completamente intercambiable con las series PD, DF y FD90 dentro del mismo tamaño.
