Lugar de origen:
China.
Nombre de la marca:
carterberg
Certificación:
IATF16949
Número de modelo:
El número de unidades de producción

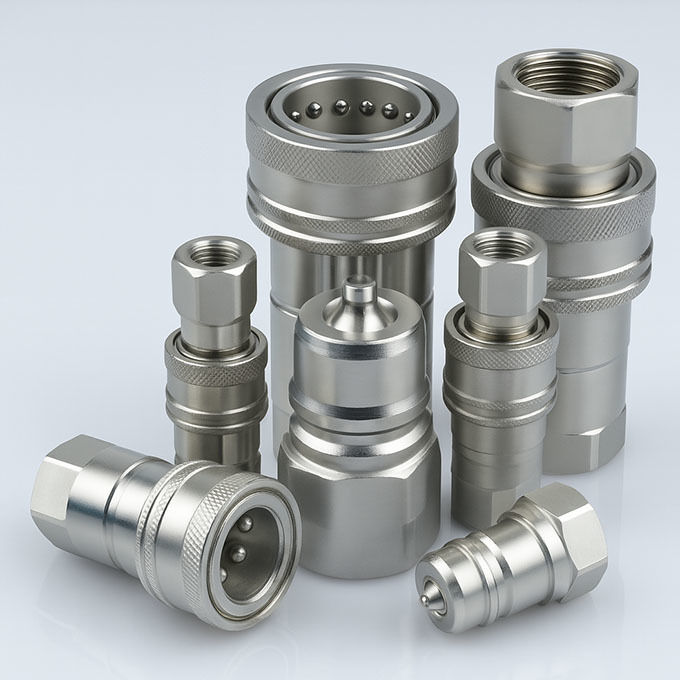

Diseñado para la resistencia en sistemas hidráulicos exigentes, el acoplador rápido CB-ISOA es un acoplamiento de tipo ISO 7241-A de acero al carbono que presenta un diseño de válvula mejorado para una resistencia superior a los impulsos de presión y las cargas de choque.
Sirve como una alternativa de alto rendimiento a los accesorios ISO-A estándar en equipos de trabajo pesado donde la fiabilidad hidráulica y la tolerancia al impacto son esenciales.
• Diseño de válvula de obturador mejorado
Reduce la pérdida de rendimiento por sobretensiones de presión y proporciona un flujo estable bajo cargas hidráulicas fluctuantes.
• Estructura de válvula de doble cierre
Garantiza un derrame mínimo de fluido durante la desconexión, manteniendo circuitos limpios y seguros.
• Mecanismo de bloqueo de bola de precisión
Fiable bajo vibraciones, bloqueando de forma segura las mitades macho y hembra incluso en sistemas móviles o de alto impacto.
• Cuerpo de acero al carbono con cromado
Aumenta la dureza de la superficie y la resistencia a los arañazos sin afectar significativamente el costo.
• Sello estándar: NBR
Adecuado para sistemas a base de aceite de hasta 120°C; sellos de Viton opcionales disponibles para una resistencia a la temperatura extendida.
• Intercambio completo ISO 7241-A
Compatible con las series Parker 6600, Faster ANV, Aeroquip 5600 y Hansen HA 15000.
| Parámetro | Valor |
|---|---|
| Tamaños de cuerpo | 1/4", 3/8", 1/2", 3/4", 1" |
| Presión máxima de trabajo | 5000 a 3000 PSI (varía según el tamaño) |
| Caudal | 3 a 50 GPM |
| Rango de temperatura | -20°C a +120°C |
| Material del sello | NBR (estándar), Viton (opcional) |
| Tipo de válvula | Obturador con absorción de impulsos mejorada |
| Material | Acero al carbono cromado |

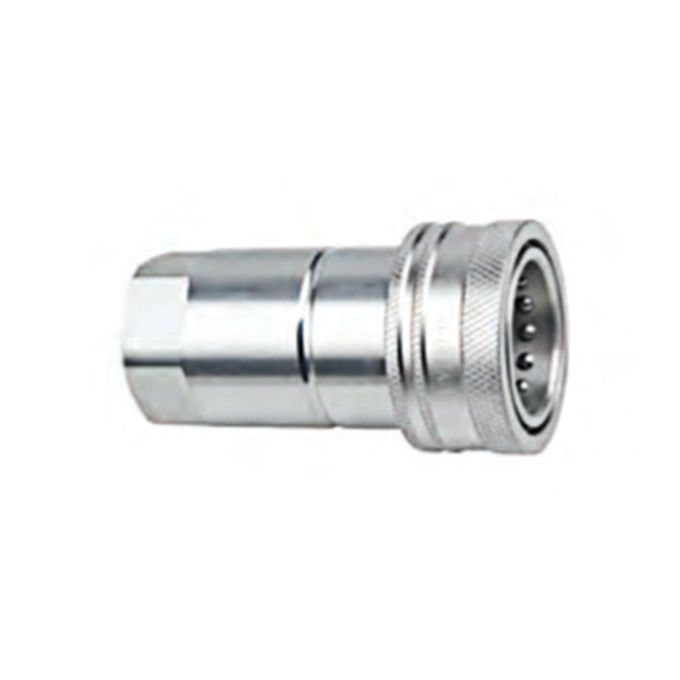

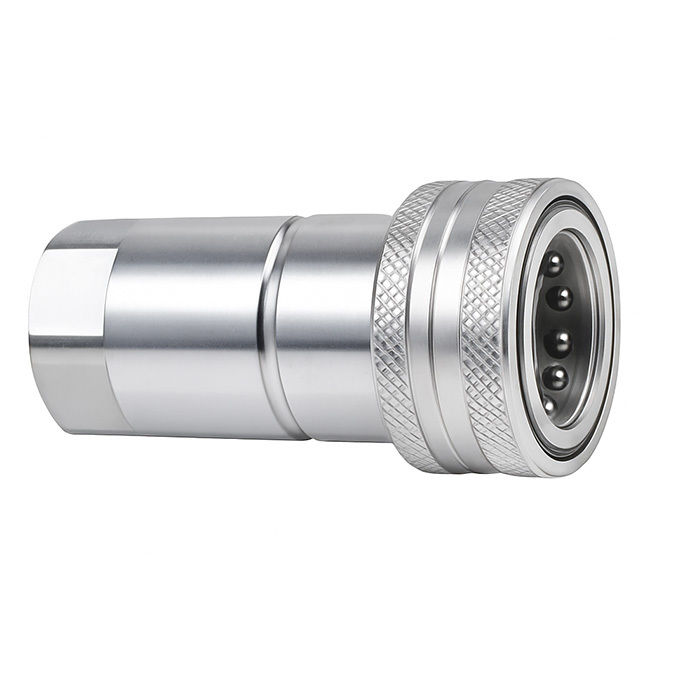

Hembra (Enchufe)
| Tamaño del cuerpo | PARTNO. | LS | Φ D | HS | A | T |
| 1/4" | CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3SF-ISOA | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-S4SF-ISOA | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-S8SF-ISOA | 99.5 | 53 | S41*6 | 20.5 | G1 NPT1 |

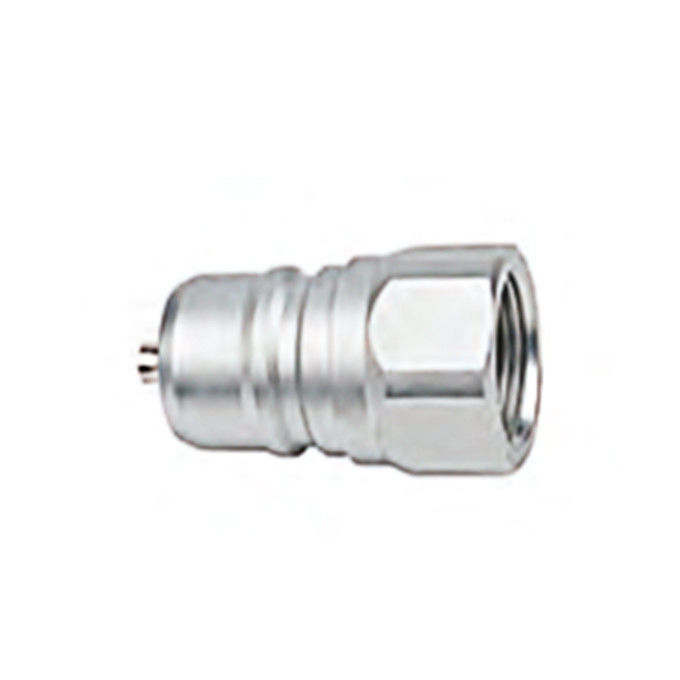

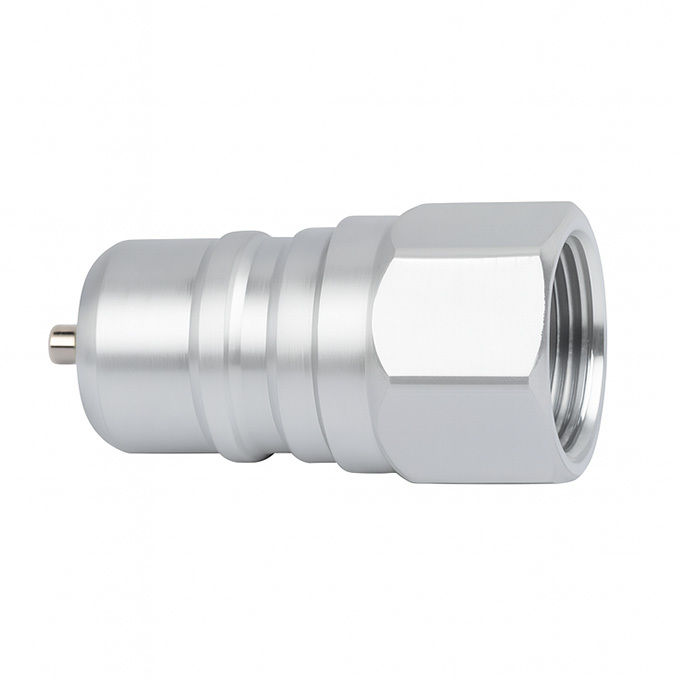

Macho (Enchufe)
| Tamaño del cuerpo | PARTNO. | LP | d | C | HP | A | T |
| 1/4" | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1" | CB-P8SF-ISOA | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 NPT1 |
Utilice el gráfico de la imagen de referencia con la exención de responsabilidad: Fluido de prueba: Aceite-200 SUS. La curva que se muestra es representativa de la serie LSQ-ISOA.
¿Por qué elegir CB-ISOA sobre los accesorios ISO-A estándar de acero al carbono como CB-SP-10M-3?
| Aspecto de comparación | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| Diseño de la válvula | Obturador mejorado (resistente a golpes) | Obturador estándar |
| Recubrimiento de la superficie | Cromado | Cincado |
| Estabilidad del flujo | Mayor bajo impulsos | Moderada |
| Rango de precios | Ligeramente más alto | Más rentable |
| Mejor para | Sistemas de alto rendimiento y propensos a impactos | Uso hidráulico general |
Solicite una cotización o una hoja de datos técnicos
¿Necesita ayuda para seleccionar el acoplamiento ISO-A adecuado para su aplicación? Póngase en contacto con nuestro equipo para recibir especificaciones detalladas del producto, diagramas de flujo o archivos CAD.
