Acoplamiento rápido hidráulico de acero inoxidable CB-SPL-10F ISO 7241-A
El acoplamiento rápido hidráulico CB-SPL-10F está diseñado en total conformidad con la norma ISO 7241-1 A estándar internacional, ofreciendo una solución segura y de alto rendimiento para la conexión de fluidos en sistemas hidráulicos modernos. Diseñado con un cuerpo robusto de acero cincado y equipado con un mecanismo de bloqueo de bola y válvulas de doble cierre, esta serie garantiza una desconexión segura y sin fugas en condiciones exigentes.
Probado en maquinaria agrícola, equipos de obras públicas y circuitos hidráulicos industriales, CB-SPL-10F se erige como un reemplazo confiable para acopladores reconocidos a nivel mundial como Hansen H-15000, Parker 6600 y Faster ANV.
Características y beneficios clave
• Diseño de válvula de doble cierre
Evita la pérdida de fluido durante la conexión y desconexión, manteniendo la limpieza del sistema y reduciendo los riesgos de seguridad.
• Resistencia a alta presión
Clasificado hasta 315 bar / 4565 psi dependiendo del tamaño, lo que lo hace adecuado para aplicaciones hidráulicas móviles o industriales de alta carga.
• Mecanismo de bloqueo de bola seguro
El acoplamiento utiliza un sistema de bloqueo de bola con un manguito moleteado para garantizar un acoplamiento firme y resistencia a la vibración o tirones accidentales.
• Acoplamiento de tirar para conectar
El funcionamiento semiautomático agiliza la instalación y el mantenimiento en campo.
• Materiales duraderos
• Cuerpo / Manguito / Válvula: Acero cincado (bicromatado)
• Muelles: Acero o acero inoxidable
• Bolas: Acero inoxidable
• Juntas: NBR estándar, FKM (Viton) opcional para circuitos de fluidos a alta temperatura
• Intercambiable con las principales marcas
Totalmente compatible con las series Parker 6600, Faster ANV, Aeroquip 5600 y Hansen H-15000.
• Opción de empujar-tirar disponible
Para el tamaño de 1/2”, está disponible una versión de empujar-tirar con un manguito montado en mamparo para la funcionalidad de conexión/desconexión automática.
Especificaciones técnicas
| Tamaño ISO |
Diámetro nominal (mm) |
Presión máxima de trabajo (bar/psi) |
Caudal @ ∆p 1 bar (l/min) |
Derrame (ml) |
Opciones de rosca |
Rango de temperatura (NBR / FKM) |
| 1/4” |
6.3 |
315 / 4565 |
6.3 |
0.35 |
G / NPT |
-20°C a +100°C / +200°C |
| 3/8” |
10 |
315 / 4565 |
10 |
1.5 |
G / NPT |
-20°C a +100°C / +200°C |
| 1/2” |
12.5 |
250 / 3625 |
12.5 |
2.6 |
G / NPT |
-20°C a +100°C / +200°C |
| 3/4” |
20 |
250 / 3625 |
20 |
8.5 |
G / NPT |
-20°C a +100°C / +200°C |
| 1” |
25 |
200 / 2900 |
25 |
13 |
G / NPT |
-20°C a +100°C / +200°C |
Resumen dimensional

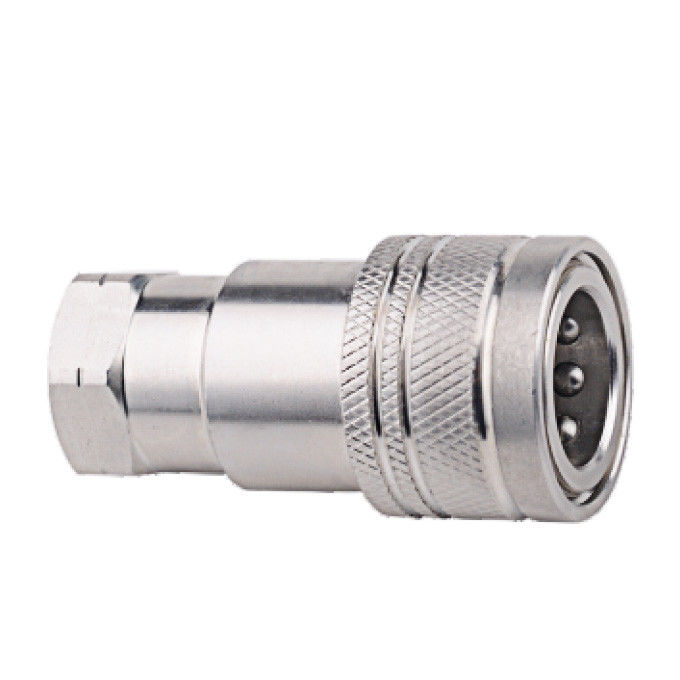

Hembra (Enchufe)
| Tamaño del cuerpo |
PARTNO. |
LS |
Φ D |
HS |
A |
T |
| 1/4" |
CB-S2L-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3L-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4L-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6L-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-S8L-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10L-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12L-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16L-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

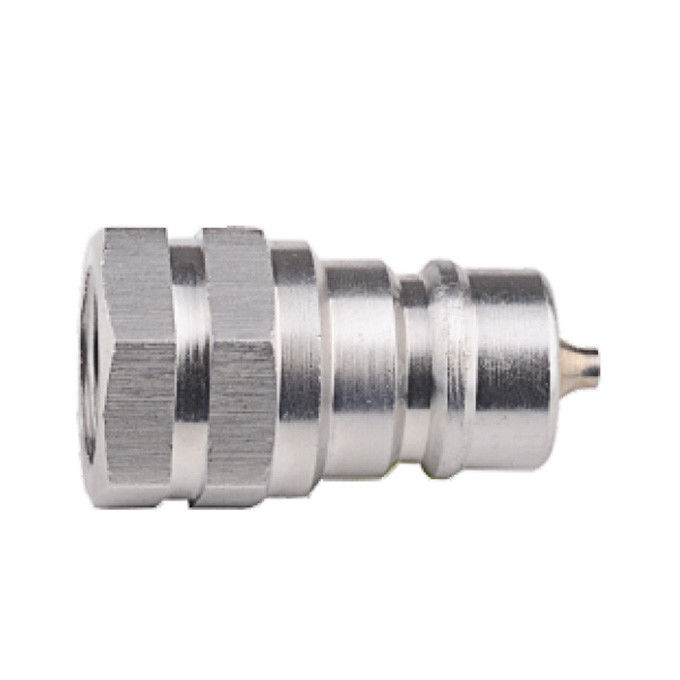

Macho (Enchufe)
| Tamaño del cuerpo |
PARTNO. |
LP |
C |
HP |
A |
T |
| 1/4" |
CB-P2L-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3L-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-P4L-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-P6L-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-P8L-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-P10L-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12L-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16L-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
Gráfico de caída de presión vs. caudal
Las curvas de caída de presión CB-SPL-10F se basan en las condiciones estándar ISO 7241-A utilizando aceite hidráulico de 30 cSt a 40°C.
Para obtener curvas de caudal a tamaño completo, dibujos CAD dimensionales y comparaciones de pérdida de fluido, visite la página de detalles técnicos de CB-SPL-10F.
Campos de aplicación
El acoplador rápido CB-SPL-10F es ideal para:
• Circuitos hidráulicos y unidades de potencia tanto en sistemas industriales como móviles
• Maquinaria agrícola como tractores, cosechadoras, pulverizadoras
• Equipos de obras públicas incluidos excavadoras, cargadoras y martillos
• Transferencia general de fluidos hidráulicos en condiciones críticas de presión
Su bloqueo resistente a las vibraciones, su amplia tolerancia a la presión y su compatibilidad con las marcas lo convierten en una opción confiable en todos los sectores.
Tabla de compatibilidad
| Modelo Carterberg |
Parker |
Faster |
Aeroquip |
Hansen |
| CB-SPL-10F |
6600 |
ANV |
FD56 / 5600 |
H-15000 |
Para un desglose detallado de la geometría de la válvula y la compatibilidad entre marcas, explore la guía de intercambio y reemplazo de CB-SPL-10F
Preguntas frecuentes
• ¿Para qué se utiliza el acoplamiento rápido hidráulico CB-SPL-10F?
CB-SPL-10F es un juego de acoplamiento rápido hidráulico de acero inoxidable (enchufe y enchufe) construido según los estándares ISO 7241-A. Se utiliza comúnmente en sistemas hidráulicos de construcción, agrícolas e industriales que requieren una desconexión y reconexión frecuentes con una pérdida mínima de fluido.
• ¿Es el CB-SPL-10F compatible con los acopladores Parker, Faster o Stucchi?
Sí. El CB-SPL-10F es totalmente intercambiable con los acopladores ISO 7241-A de marcas como Parker (Serie 6600), Faster (ANV), Stucchi (Serie A ), y otros. Asegúrese de verificar el tipo y tamaño de la rosca al reemplazar los componentes existentes.
• ¿Qué tamaños y tipos de rosca están disponibles?
Este modelo está disponible en múltiples tamaños de cuerpo, incluidos 1/4", 3/8", 1/2", 3/4" y 1". Las opciones de rosca incluyen BSPP, NPT y tipos métricos. Se pueden solicitar especificaciones de rosca personalizadas según los requisitos de su sistema.
• ¿Puedo usar CB-SPL-10F en entornos corrosivos?
Absolutamente. El acoplador CB-SPL-10F está hecho de acero inoxidable resistente a la corrosión y es ideal para su uso en aplicaciones marinas, en alta mar y de fluidos químicos donde la durabilidad y el sellado sin fugas son esenciales.
• ¿Cómo puedo solicitar una cotización o asistencia técnica?
Puede contactar a nuestro equipo de ingeniería con sus especificaciones, requisitos de flujo o detalles de la aplicación. Ofrecemos una respuesta rápida, opciones personalizadas y soporte para pedidos al por mayor o OEM.
