Acoplamiento rápido hidráulico de acero inoxidable CB-SPM-10F (1" hembra, ISO 7241-A)
El CB-SPM-10F es un acoplamiento rápido hidráulico hembra de 1 pulgada diseñado y fabricado según la norma internacional ISO 7241-A.Construido con un cuerpo de acero inoxidable (SUS304 o SUS316) y una válvula de cierre tipo obturador, proporciona una conexión confiable y hermética en sistemas hidráulicos de alta presión.
Este modelo se utiliza ampliamente en equipos móviles, circuitos hidráulicos OEM y entornos corrosivos donde el rendimiento, la compatibilidad y la facilidad de servicio son esenciales.
¿Busca la gama completa de acoplamientos ISO 7241-A?
Características principales
Opciones de sellado Ajuste estandarizado – Intercambiable con Parker 6600, Faster ANV, Aeroquip 5600 y la serie Hansen HA.
• Diseño de válvula robusto – El mecanismo interno de la válvula de obturador proporciona un cierre automático durante la desconexión.
Opciones de sellado Resistencia a la corrosión – Acero inoxidable SUS304 o SUS316 disponible, ideal para aplicaciones exigentes.
• Tamaño de alto flujo de 1” – Maneja mayores volúmenes y niveles de presión en sistemas hidráulicos de 1”.•
Opciones de sellado – Rosca G (BSP), NPT y BSPP disponibles bajo pedido.•
Opciones de sellado – Juntas NBR estándar, con FKM (Viton) o EPDM opcionales.Construcción técnica

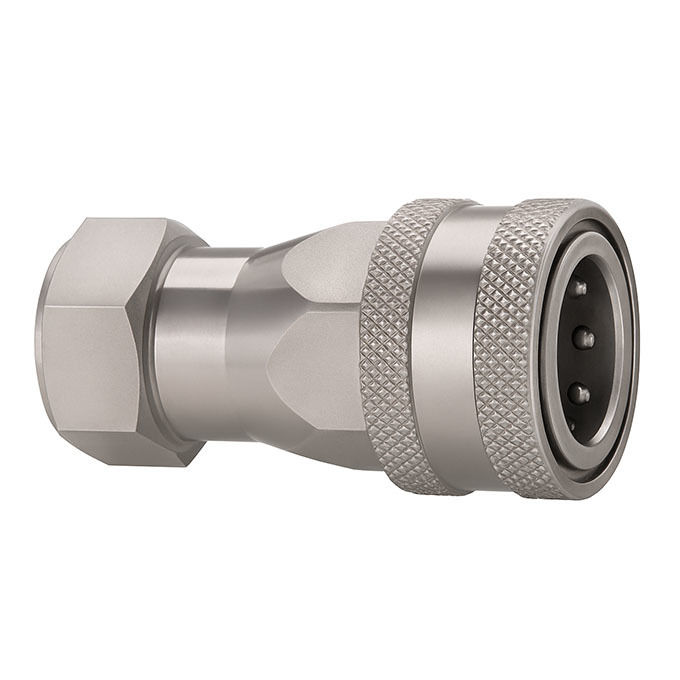

El CB-SPM-10F presenta un cuerpo hembra con un manguito moleteado integrado para la conexión y desconexión manual.
Internamente, una válvula de obturador con resorte asegura el cierre para evitar la pérdida de fluido y la contaminación durante el desacoplamiento.Este modelo admite presiones de trabajo de hasta 3000 PSI (según el tamaño del sistema) y es adecuado tanto para sistemas estáticos como móviles que requieren un mantenimiento rápido y un tiempo de inactividad bajo.
Descripción general dimensional
Hembra (Enchufe)
Tamaño del cuerpo
| NÚMERO DE PIEZA |
LP |
Φ |
D HS |
A |
T |
1/4" |
| CB- |
M-10F98 |
26 |
G2 NPT2 |
13 |
G |
1NPT1/4 3/8" |
| CB- |
M-10F98 |
31.5 |
22*6 |
14 |
G |
1NPT3/8 1/2" |
| CB- |
M-10F98 |
39 |
27*6 |
16 |
G |
1NPT1/2 3/4" |
| CB- |
M-10F98 |
48 |
34*6 |
18 |
G |
1NPT3/4 1" |
| CB- |
M-10F98 |
53 |
41*6 |
21 |
G |
1-1/2 NPT1-1/2 1-1 |
| /4"CB- |
16M-10F98 |
69 |
50*6 |
25 |
G1-1 |
/4NPT1-1/4 1 |
| -1/2 NPT1-1/2"CB- |
16M-10F98 |
84.5 |
60*6 |
25.5 |
G |
1-1/2 NPT1-1/22 |
| "CB- |
16M-10F98 |
99 |
75*6 |
26 |
G2 NPT2 |
Guía de selección de materiales y sellos |
Tamaño del cuerpo
| NÚMERO DE PIEZA |
LP |
C |
HP |
A |
T |
1/4" |
| CB- |
P16M8"-10F98 |
15 |
19*6 |
13 |
G |
1NPT1/4 3/8" |
| CB- |
P16M8M-10F98 |
26.5 |
27*6 |
14 |
G |
1NPT3/8 1/2" |
| CB- |
P16M8M-10F98 |
26.5 |
27*6 |
16 |
G |
1NPT1/2 3/4" |
| CB- |
P16M8M-10F98 |
28 |
34*6 |
18 |
G |
1NPT3/4 1" |
| CB- |
P16M8M-10F98 |
35 |
41*6 |
21 |
G |
1-1/2 NPT1-1/2 1-1 |
| /4"CB- |
P16M-10F98 |
45 |
50*6 |
25 |
G1-1 |
/4NPT1-1/4 1 |
| -1/2 NPT1-1/2"CB- |
P16M-10F98 |
51 |
60*6 |
25.5 |
G |
1-1/2 NPT1-1/22 |
| "CB- |
P16M-10F98 |
61 |
75*6 |
26 |
G2 NPT2 |
Guía de selección de materiales y sellos |
SUS304
– Protección contra la corrosión rentableSUS316
– Resistencia mejorada al agua salada, productos químicos y condiciones climáticas extremasSellos:
• NBR: Aceites hidráulicos de uso general
• FKM (Viton): Altas temperaturas, fluidos sintéticos
• EPDM: Sistemas de éster de fosfato y glicol de agua
Estas combinaciones permiten a los ingenieros configurar el CB-SPM-10F para entornos específicos, como alta mar, agricultura o minería.
Tabla de compatibilidad
Modelo Carterberg
| Parker |
Faster |
Aeroquip |
Hansen |
CB-SPM-10F |
| 6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
Asegúrese de la compatibilidad de la rosca y la configuración de sellado al reemplazar los acopladores existentes. |
Aplicaciones
• Excavadoras y cargadoras de ruedas
• Accesorios forestales
• Maquinaria minera subterránea
• Unidades de potencia hidráulica
• Pulverizadores agrícolas
Este modelo es a menudo seleccionado por técnicos de mantenimiento e ingenieros OEM que necesitan un acoplador de estándar global que sea robusto, fácil de usar y compatible con todas las marcas.
Preguntas frecuentes (FAQ)
P: ¿El CB-SPM-10F es compatible con la serie Parker 6600?
R: Sí.
Coincide con las dimensiones y el rendimiento funcional, incluida la estructura de la válvula y la acción de bloqueo.P: ¿Cuál es la diferencia entre las versiones SUS304 y SUS316?
R: SUS316 proporciona una mayor resistencia a la corrosión para su uso en entornos marinos, químicos o de exposición al aire libre.
P: ¿Qué sello debo usar?
R: NBR se adapta a la mayoría de los sistemas;
use FKM para temperaturas más altas o EPDM para fluidos a base de agua.
