cb esp 1f iso 7241 b acoplamiento rápido hidráulico

cb esp 1f iso 7241 b acoplamiento rápido hidráulico

Lugar de origen:

China.

Nombre de la marca:

Carterberg

Certificación:

IATF16949

Número de modelo:

Los datos de los datos de los Estados miembros de la Unión

Contacta con nosotros
Solicitar una cita
Detalles del producto
El tipo:
acoplamiento rápido hidráulico
Serie:
ISO 7241-B
Tamaño:
3/8"-2"
El material:
acero inoxidable 304 o 316
Presión de trabajo:
-20 °C a +80 °C
Presión nominal:
Hasta 5000 PSI
Tasa de flujo:
hasta 224 gpm
Solicitud:
Equipos hidráulicos móviles, rociadores agrícolas, herramientas de yacimientos petrolíferos y transf
Términos de pago y envío
Cantidad de orden mínima
Negociación
Precio
Negociable
Detalles de empaquetado
cartón
Tiempo de entrega
7-20 días hábiles
Condiciones de pago
En el caso de las empresas que no cumplen con los requisitos de la presente Directiva, el importe de
Capacidad de la fuente
5000~20000 pc/month
Descripción del Producto

CB-SPL-1F ISO 7241-B acoplamiento rápido

El Carterberg CB-SPL-1F es un conjunto de acoplamiento rápido ISO 7241-B con todas las características, que consiste en un enchufe y enchufe de ingeniería de precisión.Diseñado para un rendimiento seguro y sin fugas en sistemas hidráulicos, este modelo cuenta con un mecanismo de bloqueo de bola duradero, una válvula de poppet auto-sellada,y opciones de material de la carrocería para adaptarse a diversos entornos operativos.
Construido para cumplir con las normas dimensionales de la serie B de la norma ISO 7241-1, el CB-SPL-1F garantiza una fácil intercambiabilidad y un funcionamiento confiable tanto en equipos hidráulicos fijos como móviles.

Características clave

• Cumplimiento de las dimensiones de la serie B de la norma ISO 7241
• Válvula de poppet que se sella a sí misma para una pérdida mínima de líquido
• Sistema de bloqueo de bolas para una retención fuerte y segura
• Disponible en acero inoxidable 304 o 316
• Formatos de hilo: BSPP / NPT / SAE
• Adecuado para entornos de alta corrosión y sistemas de presión media

Opciones de material de acero inoxidable

El acoplamiento CB-SPL-1F está disponible exclusivamente en acero inoxidable 304 y 316, ofreciendo una resistencia a la corrosión comprobada en una amplia gama de aplicaciones hidráulicas.
• las condiciones de trabajoAcero inoxidable 304Es ideal para sistemas de fluidos de uso general, entornos industriales y zonas con riesgo de corrosión bajo a moderado.
• las condiciones de trabajoAcero inoxidable 316, con su mayor contenido de molibdeno, proporciona una resistencia excepcional a los cloruros y productos químicos agresivos, por lo que es la opción preferida para uso marino, químico y en alta mar.
Ambas opciones aseguran una durabilidad a largo plazo, integridad estructural y sellado constante bajo presión.

Resumen de las especificaciones técnicas

• las condiciones de trabajoPresión de trabajo: hasta 5000 psi (varía según el tamaño y el material)
• las condiciones de trabajoRango de temperatura: -20 °C a +80 °C
• las condiciones de trabajoMaterial del sello: Buna-N estándar (otras opciones a petición)
• las condiciones de trabajoTasa de flujo: de 3 a 224 GPM en función del tamaño del puerto
• las condiciones de trabajoIntercambiable con: Parker 60, Aeroquip FD45, Hansen HK, más rápido HNV

El conjunto de conexión CB-SPL-1F

• Latón/acero inoxidable con manga enrollada
• Función de empuje para conectar con cierre automático de la válvula

• Conjunto completo
CB-SPL-1F ISO B quick coupling – plug and socket connected
• Componente del enchufe CB-SPL-1F

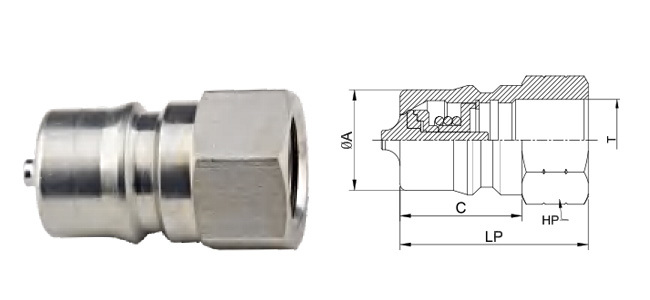

CB-SPL-1F poppet valve design – male coupler view
Tamaño del cuerpo - ¿Por qué no? El LP C. Las HP A. No T.
1/8" Se trata de un sistema de control de las emisiones de CO2 29 19 14 10 ZG1/8
Un cuarto de pulgada Se trata de un sistema de control de las emisiones de CO2 36 22.5 19 12.5 ZG1/4
3/8 de pulgada Se trata de una prueba de la complejidad. 40 25 21 13 ZG3/8
1/2" de largo Se trata de una prueba de la eficacia de los medicamentos. 44 28 29 14 ZG1/2
3/4 de pulgada Se trata de un sistema de control de las emisiones de gases de escape. 52 36 35 17 ZG3/4
1 " Se trata de un sistema de control de las emisiones de gases de escape. 62 40 41 23 ZG1
1-1/4" Se trata de un sistema de control de las emisiones. 70 45 54 27 ZG1-1/4
1 y 2" Se trata de una prueba de la eficacia de los medicamentos. 75 49 63 27 ZG1-1/2
2" Se trata de un sistema de control de las emisiones. 80 52 77 30 ZG2

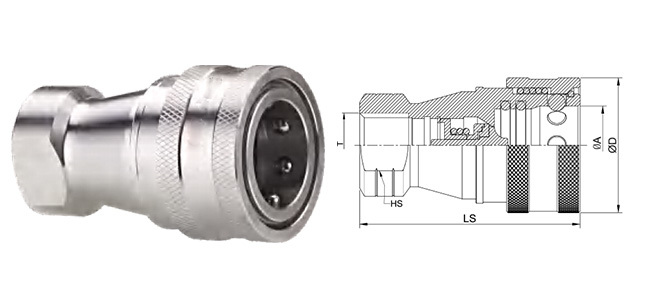

CB-SPL-1F poppet valve design – female coupler view
Tamaño del cuerpo - ¿Por qué no? Los Φ D HC A. No T.
1/8" Se trata de un sistema de control basado en el sistema de control basado en el sistema de control basado en el sistema. 48 24 14 10 ZG1/8
Un cuarto de pulgada Se trata de un sistema de control basado en el sistema de control basado en el sistema de control basado en el sistema. 58 28 19 12.5 ZG1/4
3/8 de pulgada Se trata de un sistema de control de las emisiones de gases de escape. 65 35 21 13 ZG3/8
1/2" de largo Se trata de un sistema de control de las emisiones de gases de escape. 72 45 29 14 ZG1/2
3/4 de pulgada Se trata de un sistema de control de las emisiones de gases de escape. 88 55 35 17 ZG3/4
1 " Se trata de un sistema de control de las emisiones de gases de escape. 102 65 41 23 ZG1
1-1/4" Se aplicará el método siguiente: 115 79 54 27 ZG1-1/4
1 y 2" Se trata de un sistema de control de las emisiones de gases de escape. 124 79 63 27 ZG1-1/2
2" El número de unidades de carga de la aeronave 132 109 77 30 ZG2

Escenarios de aplicación

Los acoplamientos CB-SPL-1F se utilizan ampliamente en:
• Equipo hidráulico móvil
• Pulverizadores agrícolas
• Herramientas de yacimientos petrolíferos y transferencia de fluidos químicos
• Líneas de suministro de agua y saneamiento
• Máquinas industriales generales
• Camiones de mantenimiento y estaciones de ensayo

Marcas compatibles (referencia cruzada)

CB-SPL-1F es totalmente intercambiable con:
• Serie 60 de Parker
• Vehículos de la serie HNV más rápidos
• Aeroquip FD45
• Serie Hansen HK
Compruebe las especificaciones de hilo y sello antes de reemplazar.

¿Por qué elegir CB-SPL-1F?

Características Beneficio
Retención de bloqueo de bolas Conexión fuerte y resistente a las vibraciones
Válvula de muñeca Apagado automático durante la desconexión
Norma ISO B Fácil sustitución en sistemas globales
Opciones de materiales inoxidable para la corrosión

¿Necesita ayuda para elegir?

Ayudaremos a confirmar la compatibilidad, los tipos de sello, los formatos de hilo y más.
