Acoplamientos planos de acero estándar hidráulicos de la cara de la cara plana ISO16028
Usos
La serie CB-6 es ideal para los usos donde está una preocupación el derramamiento hidráulico y la capacidad de intercambio con otros fabricantes es importante. Servicios públicos, material de construcción, equipo agrícola, equipo minero, mantenimiento ferroviario, alzamientos de arriba del cubo, cargadores del buey de la resbalón

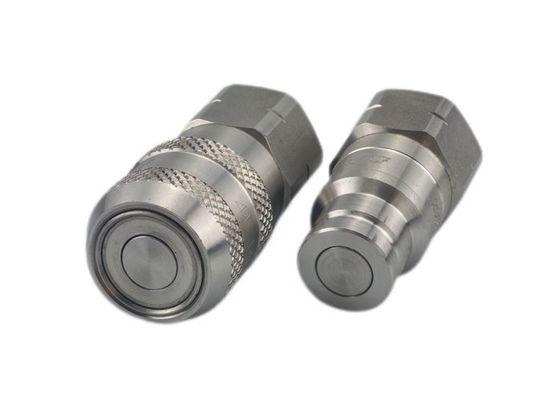

El acoplamiento de la serie CB-6 es un acoplamiento hidráulico de la rotura seca de la cara plana o del derramamiento mínimo que cumple el estándar ISO16028. Los tamaños de cuerpo son 1/4", 3/8", el 1/2”, 5/8", 3/4" y 1".
Materiales estándar
Características
Tamaño de cuerpo | NÚMERO DE PARTE. | Hilo | B | HEX. | |
1/4" | CB-S2S-6FN | 1/4' ‘ | 2,32 | 1,10 | 0,87 |
3/8" | CB-S3S-6FN | 3/8' ‘ | 2,87 | 1,26 | 1,18 |
3/8" | CB-S3S-6FN | 1/2' ‘ | 2,87 | 1,26 | 1,18 |
el 1/2” | CB-S4S-6FN | 1/2' ‘ | 3,31 | 1,50 | 1,42 |
el 1/2” | CB-S4S-6FN | 3/4' ‘ | 3,31 | 1,50 | 1,42 |
5/8" | CB-S5S-6FN | 1/2' ‘ | 3,23 | 1,65 | 1,42 |
5/8" | CB-S5S-6FN | 3/4' ‘ | 3,39 | 1,65 | 1,42 |
3/4" | CB-S6S-6FN | 3/4' ‘ | 3,74 | 1,89 | 1,61 |
3/4" | CB-S6S-6FN | 1' ‘ | 3,86 | 1,89 | 1,61 |
1" | CB-S8S-6FN | 1-1/4 ' ‘ | 4,33 | 2,17 | 2,17 |
Tamaño de cuerpo | NÚMERO DE PARTE. | Hilo | C | D | HEX. |
1/4" | CB-P2S-6FN | 1/4' ‘ | 2,05 | 0,63 | 0,87 |
3/8" | CB-P3S-6FN | 3/8' ‘ | 2,52 | 0,78 | 1,18 |
3/8" | CB-P3S-6FN | 1/2' ‘ | 2,52 | 0,78 | 1,18 |
el 1/2” | CB-P4S-6FN | 1/2' ‘ | 2,91 | 0,96 | 1,42 |
el 1/2” | CB-P4S-6FN | 3/4' ‘ | 2,95 | 0,96 | 1,42 |
5/8" | CB-P5S-6FN | 1/2' ‘ | 2,87 | 1,06 | 1,42 |
5/8" | CB-P5S-6FN | 3/4' ‘ | 2,95 | 1,06 | 1,42 |
3/4" | CB-P6S-6FN | 3/4' ‘ | 3,39 | 1,18 | 1,61 |
3/4" | CB-P6S-6FN | 1' ‘ | 3,39 | 1,18 | 1,61 |
1" | CB-P8S-6FN | 1-1/4 ' ‘ | 3,54 | 1,42 | 2,17 |
